高精度シャフトモータステージ
選定ガイド
高精度シャフトモータステージの選定ガイドです。各機種の代表的な仕様・特長をご紹介します。
ガイド方式・移動軸・ストローク・位置決め精度・耐荷重など、各機種より最適なシャフトモータステージを選択いただけます。
こちらの選定ガイドでは、それぞれの機種の特長を性能チャートにより表示しております。ご仕様・ご用途に最適な機種を選択することができます。
高精度シャフトモータステージ
主要項目比較
高精度シャフトモータステージを選定する際に、主な選択指標となる項目で各シリーズを格付けしたものです。
ステージ選定の際の基準として活用下さい。詳細の仕様まとめてご確認できる「機能別一覧表」もご参照下さい。

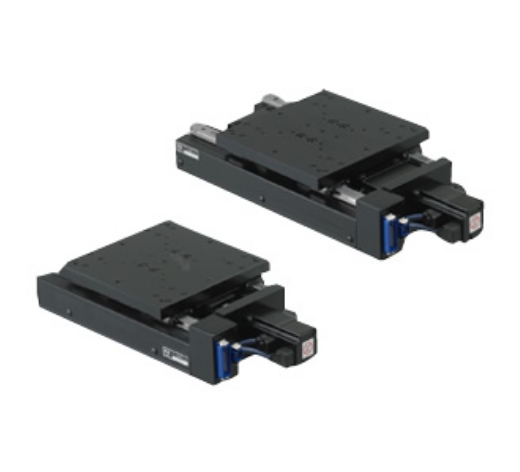

SF series
シャフトモータを用いたダイレクトドライブ方式のリニアサーボステージです。非接触駆動により速度安定性と高速移動が実現できます。
（*1）：位置決め精度、繰返し精度、ロストモーション、バックラッシュを総合的に判断したものです。
（*2）：真直度、平行度を総合的に判断したものです。
性能チャートグラフ
| 移動方向 | 型式 | ストローク | 繰返し 位置決め精度 |
進直度 | 耐荷重 |
|---|---|---|---|---|---|
| Xステージ | SF180S-50X25D | 50㎜ | ±0.5m | 3㎛ | 10kg |
| Xステージ | SF180S-100X25D | 100㎜ | |||
| Xステージ | SF180S-200X25D | 200㎜ | 6㎛ | 12kg | |
| Xステージ | SF180S-300X25D | 300㎜ | 8㎛ | ||
| Xステージ | SF180S-400X25D | 400㎜ | 10㎛ | 15kg | |
| Xステージ | SF180S-500X25D | 400㎜ | 13㎛ | ||
| Xステージ | SF180S-800X25D | 500㎜ | 20㎛ | 20kg |
