「薄型TVの視野角度を測定する」課題はその液晶パネル製造メーカをはじめ、素材メーカでも要求がありますが、従来は液晶パネルを手で回転させながら、輝度計と呼ばれるセンサで数値を読み取りExcelに書き込む手作業が主流でした。
しかし、この方法では、時間がかかり、また記入ミスもあります。専用の自動機がありますが大変高価でありカスタマイズが容易ではありません。

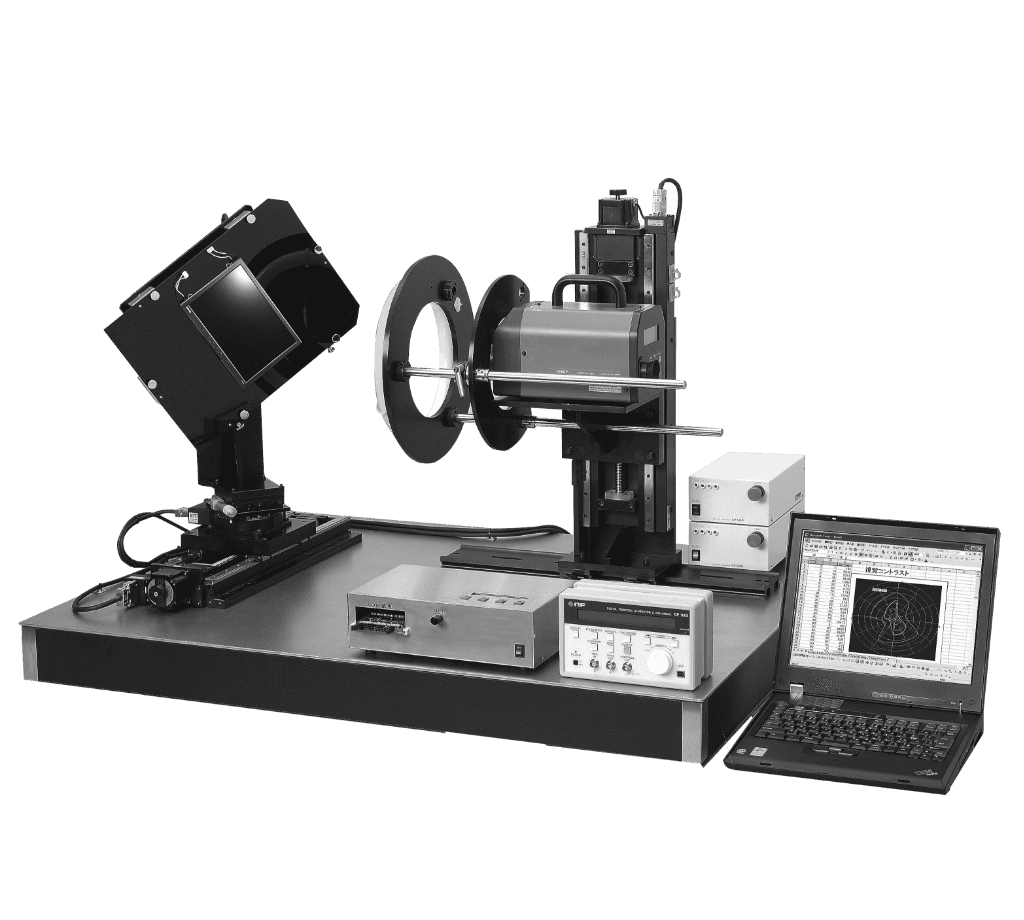

EMS seriesは、この視野角測定において、液晶パネルの位置制御＋液晶表示画像制御＋分光輝度計データ収集を全て自動で測定することを可能にするシステムです。またローコストかつ、お客様の仕様に応じたカスタマイズが可能です。

特長

面倒な手動測定を自動化　大幅に工数削減

色彩輝度計を用いた液晶視野角特性評価測定では、輝度計に対する液晶パネルの角度を細かく変更し、変更の都度データを記録するという非常に手間のかかる作業が必要となります。
現在でもこのように工数のかかる手動測定をおこなっているところが多いようです。
この非常に工数の掛かる面倒な測定を自動化するのが液晶視野角特性評価システムです。

指定角度毎の輝度計計測値を自動測定

液晶視野角特性評価システムでは、自動ステージシステムによる「左右回転・中心回転」移動を指定角度毎に自動化し、その都度、輝度計からのデータを自動収集する事ができます。

位置決め・データ収集もEXCEL対応ソフトで楽々設定

液晶パネルの位置決め・データ収集は、この液晶視野角特性評価システム用にチューンアップしたExcel対応位置決め計測ソフトE-Measureにておこないます。
自動ステージの位置決め、測定データの収集などの測定設定は、Excelシートに指定するだけで、非常に簡単に設定できます。
計測結果はそのままExcelシート上に自動収集できますので、マクロを使用した公差判定、良品・不良品判定などはもちろん、複雑な関数を用いた詳細な解析も可能です。

各種液晶パネルの形状に応じて、あらゆるカスタマイズに対応

測定対象物である液晶パネルの大きさ、厚み等により、対象物の固定治具やシステムを、ご要望に応じてあらゆるカスタマイズに対応します。
大型サンプルでの実績もございますので、お気軽にご相談ください。

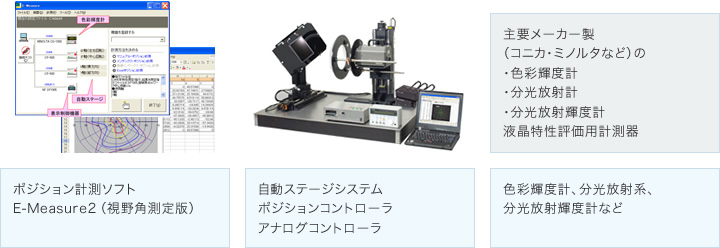

システム構成

液晶視野角特性評価システム　システム構成

市販の色彩輝度計を活用した自動計測システム

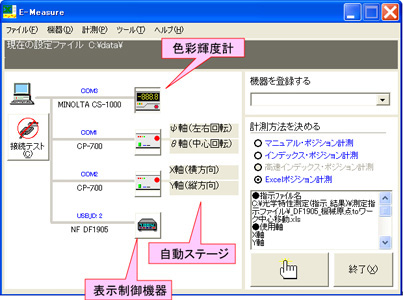

ポジション計測ソフト　E-Measure2（視野角測定版）は、液晶パネルの回転角を移動する自動ステージシステムと、市販の色彩輝度計を連動し、自動データ収集システムを簡単に構築することができます。
現在、ご使用の測定機器で、人が介在してデータ収集等をされている場合には、指定ポイントのデータを自動で計測し、計測データはそのままExcelに収集・保存できるため、大幅に計測工数を削減することが可能となります。

主要メーカーの色彩輝度計き対応しておりますが、このシステムにて適応できる色彩輝度計の具体的なメーカー・型式等につきましては、別途お問い合せ下さい。

アプリケーション

液晶パネル業界の多様な液晶パネルの視野角特性評価に最適

多様な液晶パネルで幅広く活用できる

液晶視野角測定評価システムは、携帯端末用の小型LCDパネルから、大型モニタ用LCDまで、多様な液晶パネルの視野角特性評価に幅広くご使用頂いております。

主なアプリケーション

・大型液晶パネル　視野角特性測定
・携帯端末LCD等の液晶パネル　視野角特性測定
・有機ＥＬパネル　視野角特性測定

視野角特性測定の概要

測定までの準備

お客様の要望に最適なハードウエアを製作し、当社のExcel対応ポジション計測ソフトで簡単に制御しながら計測することができます。導入前に当社にて次のような設定を行います。

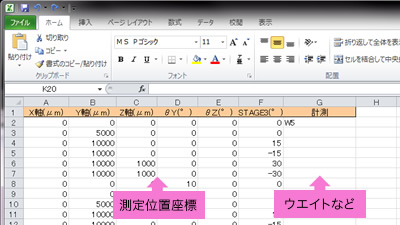

測定位置の指定

測定したい位置（角度）と計測機器や制御機器へのコマンド命令を登録するだけです。あとは「測定開始」ボタンを押すだけです。
視野角度特性の場合は、例えば5°毎に移動しながら画面を白表示と黒表示に切り替える命令を登録します。

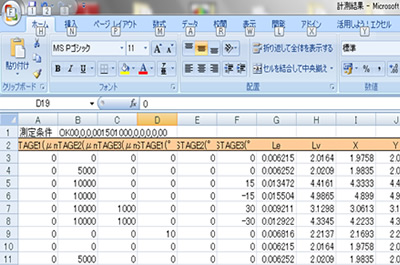

測定データの収集

Excelに登録した指示ファイルを指定して「測定開始」ボタンを押すだけです。自動的に指定した角度に設定し、制御機器へ命令を送信して画面の表示色を変更し計測機器から計測データを取得して、Excelにダイレクトに転送します。

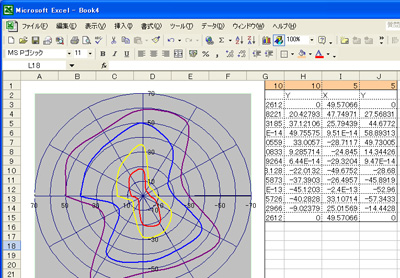

データ処理や編集、報告書作成

自動収集した計測データは、お客様または当社で用意したVBAなどで簡単にグラフ化や報告書作成がおこなえます。
