モータドライバボックス DBシリーズ
モ ー タ ド ラ イ バ ボ ッ ク ス
モータドライバの収納に必要な機能をすべて盛り込んだ
ドライバ用制御ボックスです
モータドライバの収納に必要な機能をすべて盛り込んだドライバ用制御ボックスです
製品検索
製品一覧から探す
※ 『ダウンロードリストに追加』する事によりデータの一括ダウンロードが可能です。
・ACサーボモータ、5相ステッピングモータ、αステップモータ各ドライバに対応
・収納できるドライバ数は、１台タイプ、２台タイプ、３台タイプの３タイプより選択可能です。
・配線用遮断器、ノイズフィルタ、非常停止ボタンなど保護・安全用の部品を標準装備
・電磁ブレーキ対応回路、電源搭載（DC24V電源搭載）の装備を選択可能
・各モータメーカ推奨のドライバ設置スペースを確保した温度対策済み
・*ご使用になるモータドライバを支給いただければ、組み込んで完成品を収めることも可能です。
モータドライバボックス 特長および構成
ドライバボックス特長
モータドライバの収納に必要な機能をすべて盛り込んだドライバ用制御ボックスです。

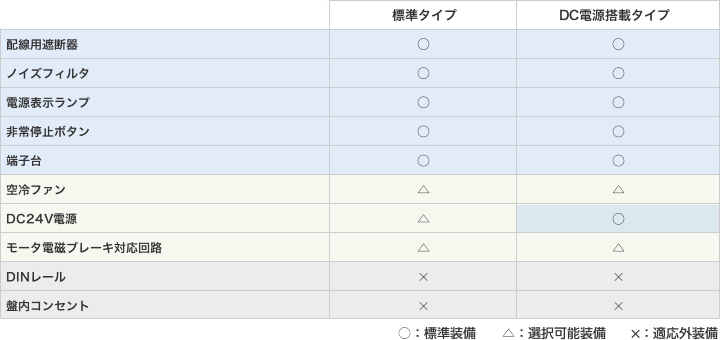

装備部品一覧表
基本構造

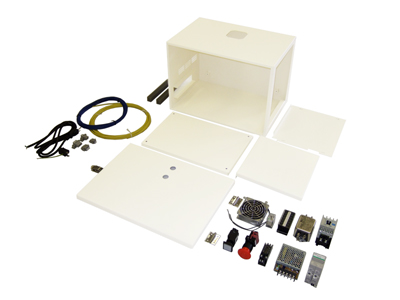

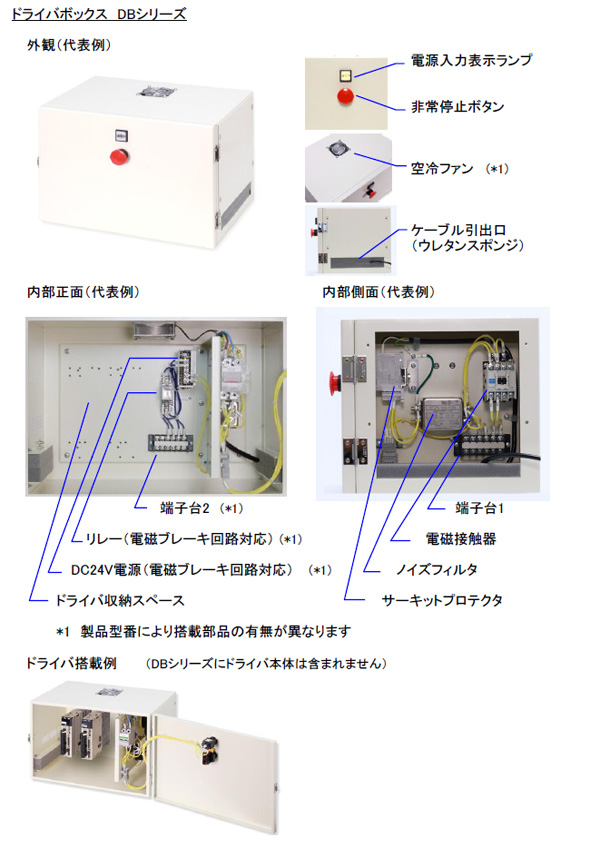

モータドライバボックス 全パーツ
モータドライバボックスには、これらのパーツが、標準搭載で取り付けられています。
ご選択の際には、ご使用になるモータ（ACサーボモータ、ステッピングモータ、αステップなど）の種類と、搭載するドライバ数の合致したタイプのドライバボックスを選択いただくのみです。
その他、必要なオプション部品（スイッチング電源、空冷ファン、モータ電磁ブレーキ対応回路等）が必要な場合は、それらが搭載されたタイプのボックスを選択ください。
それだけで、筐体・基本構成部品、オプション選択品等があらかじめ組み付けられ、動作確認も完了した状態で納品させて頂きます。
本体 筐体パーツ
本体筐体板金には、各パーツ取り付け用の穴、通気口、ファン取り付け窓など、必要なものはすべて加工済です。
自分で筐体を設計する手間が省けます。
また、各筐体は汎用的なクリーム色（2.5Y9/1）で塗装済みです。
標準搭載部品
モータドライバボックス標準搭載部品です。予め、すべての部品が搭載されているため、各部品の個別仕様を確認し、各々メーカー、型式選定する手間が省けます。また個別に納期を確認する必要もありません。
非常停止ボタン
電源表示ランプ
ノイズフィルタ
電磁接触器
サーキットプロテクタ
端子台
リレー
共用ソケット
コネクタ
平型蝶番
パチン錠
接続ケーブル
ACケーブル
オプション搭載部品
よく使用されるオプションパーツもあらかじめ設定されているため、ご仕様に合わせ選定できます。
スイッチング電源
空冷ファン

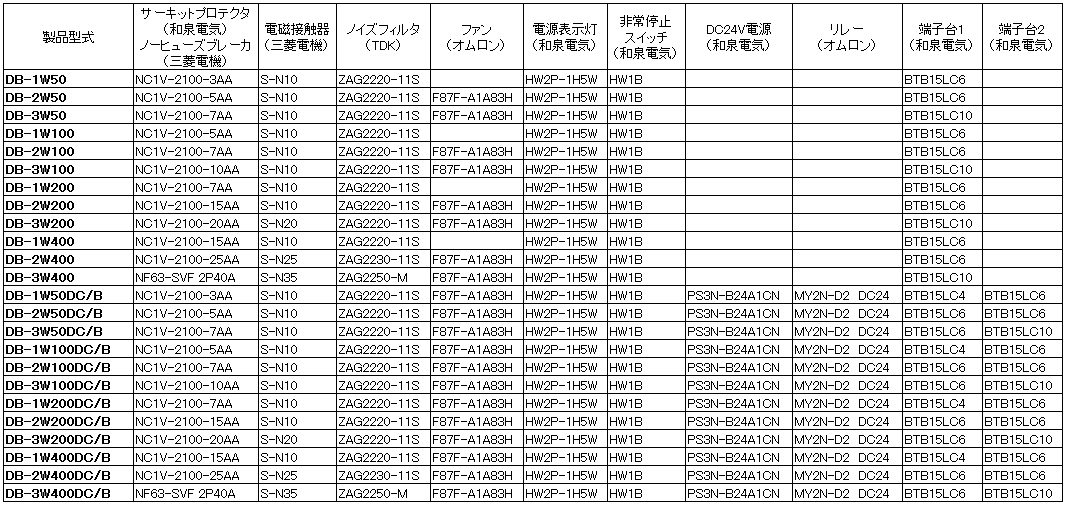

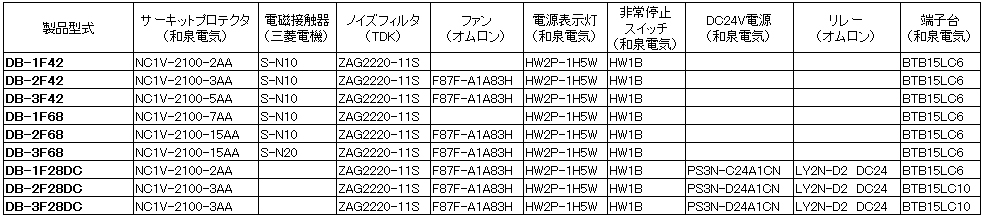

搭載部品一覧
○汎用制御ボックス GBシリーズ構成部品一覧

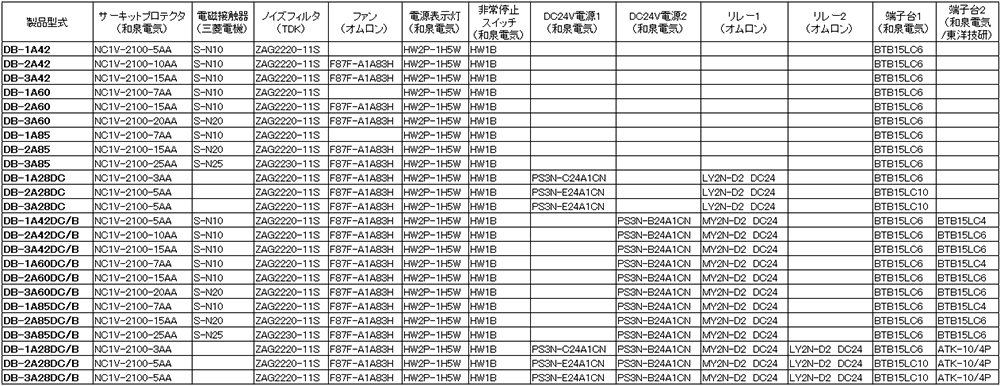

○５相ステッピングモータ対応ドライバボックス DB-Fシリーズ構成部品一覧
○αステップ対応ドライバボックス DB-Aシリーズ構成部品一覧

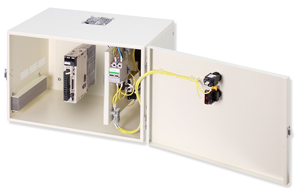

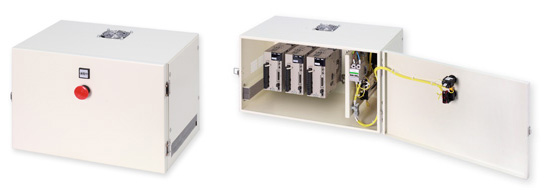

完成品（納品時の状態）
モータドライバボックスには、モータドライバ自体は搭載されておりません。
ご使用になるご予定のドライバに合わせて選択ください。
また、お手元にご使用予定のドライバがある場合、弊社へご送付いただければ、ドライバも搭載した状態で納品させて頂くことも可能です。
制御ボックス(制御BOX) 活用のメリット
制御ボックス(制御BOX)とは・・・
一般的な「制御ボックス（制御BOX）」は、PLCやドライバ等を設置するための板金等の「箱（BOX）」のことを指しますが、コムスの「制御ボックス（制御BOX）」は新たなコンセプトの制御ボックスになります。
「制御ボックス（制御BOX）」を用いて、制御システムを構築する際に、１からシステムを構築するのではなく、
「一般的に必要になる構成部品等を予めボックス内に搭載し、ユーザが最小限の手間と、低価格（ローコスト）で制御システムを製作するためのツール」となっています。
ボックスサイズや、必要な機能についても、必要に応じてユーザが選択できるようになっており、最適なパターンを組み合わせることで、最小限の手間と時間で、必要な制御システムを完成することができます。
部品選定・調達や回路設計など、すべて自分でやると非常に手間がかかる・・・。
外部へ制御盤等の設計・製作依頼をすると、簡単な構成でも意外と高額になる・・・。
このような場合に、コムスの「制御ボックス（制御BOX）」をご検討ください。
ドライバボックス・・・モータドライバを組み込み、ACサーボモータやステッピングモータで、ステージ制御したい方はこちら
制御ボックス(制御BOX)を活用すると・・・
- ・「一からの製作」に比べて、大幅にコストを圧縮（コストダウン）できます。

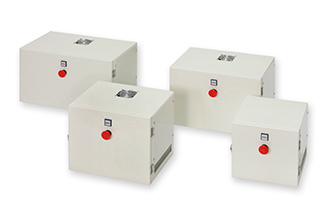

- ・制御ボックス筐体は各種バリエーションが揃っています。
- ・必要な構成部品は、あらかじめ搭載されており、要求仕様に合致したタイプを選択するだけ。
- ・制御ボックスの穴開けはもちろん、構成部品もすべて組み込まれた状態で納入されるので、手間いらず。
- ・ドライバなど、組み込みたい部品が手元にある場合は、あらかじめ送付してもらえれば組み込み、動作確認した状態で納品することも可能です。
ご要望の仕様に合わせたカスタマイズにも柔軟に対応します。
ご用途、どのような使い方をするか、ご希望の仕様をお聞かせ下さい。
標準仕様で対応できない場合は、カスタマイズにも対応いたします。
また、制御ボックス用いて、「こんなことはできないか？」「こんな対応は可能か？」などのお問い合わせもお待ちしております。

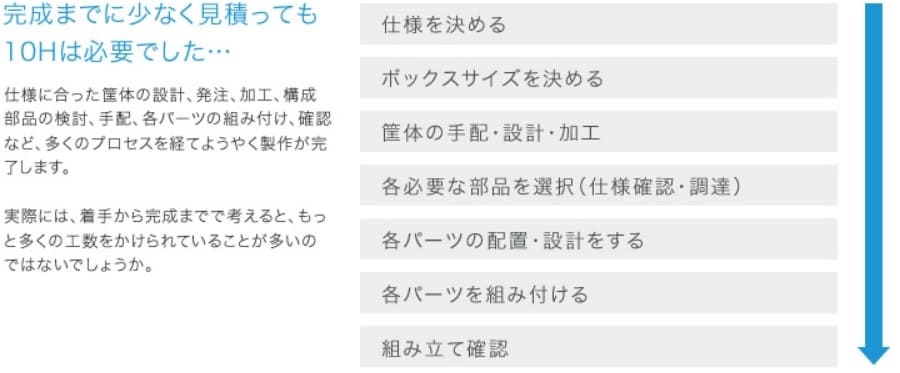

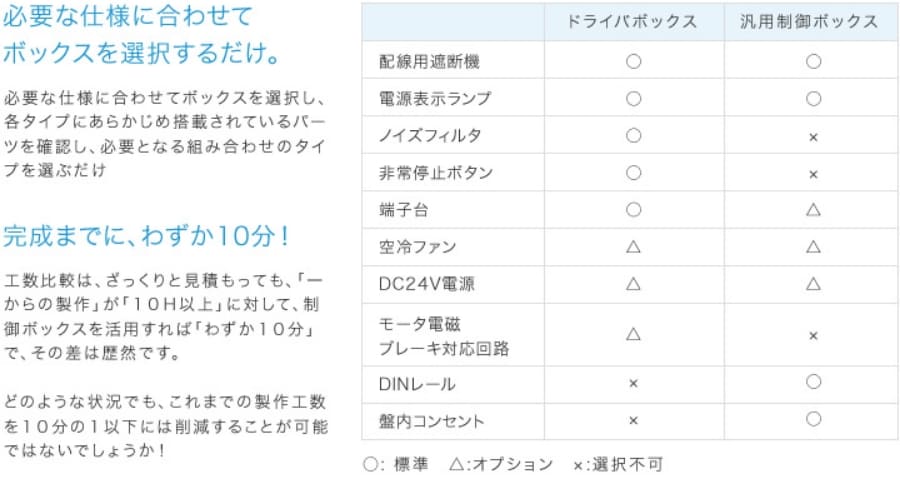

製作工数比較 これまでの10分の１に大幅工数削減可能
自分で市販の「制御ボックス」を選定・購入し、最初から自分で製作する場合と、コムスの「制御ボックス（制御BOX）」を活用した場合の工数比較です。
モータドライバボックス DBシリーズ 仕様表
ステッピングモータ 1軸タイプ
＜収納可能ドライバ仕様＞
| 型式 | DB-1F28DC | DB-1F42 | DB-1F68 |
|---|---|---|---|
| ドライバ種類 | 5相ステッピングモータドライバ （オリエンタルモータ RKD/CRD相当品） |
||
| ドライバ入力電源 | DC24V対応品 | 単相AC100V（50/60Hz）対応品 | |
| ドライバ対応モータサイズ | □28mm | □42mm | □60mm、□85mm |
| ドライバ収納数（最大） | 1台（1軸） | ||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
||
|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
||
| 主要材質/外観 | スチール/クリーム色塗装 | ||
| 外形寸法（縦×横×奥行）mm | 260×270×290 | ||
| 重量 | 8.5kg | 8.3kg | 8.3kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
||
＜装備部品＞
| 空冷ファン | 無 | ||
|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
||
| 非常停止ボタン | 有（モータ動力遮断） | ||
| 電源入力表示ランプ | 有 | ||
| 配線用遮断器 | 有（サーキットプロテクタ） | ||
| 配線用遮断器定格電流値 | 5A | 5A | |
| 電磁ブレーキ対応回路 | 無 | ||
| DC24V電源 | 有（0.7A） | 無 | |
ステッピングモータ 2軸タイプ
＜収納可能ドライバ仕様＞
| 型式 | DB-2F28DC | DB-2F42 | DB-2F68 |
|---|---|---|---|
| ドライバ種類 | 5相ステッピングモータドライバ （オリエンタルモータ RKD/CRD相当品） |
||
| ドライバ入力電源 | DC24V対応品 | 単相AC100V（50/60Hz）対応品 | |
| ドライバ対応モータサイズ | □28mm | □42mm | □60mm、□85mm |
| ドライバ収納数（最大） | 2台（2軸） | ||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
||
|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
||
| 主要材質/外観 | スチール/クリーム色塗装 | ||
| 外形寸法（縦×横×奥行）mm | 310×360×290 | ||
| 重量 | 11.6kg | 11.4kg | 11.4kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
||
＜装備部品＞
| 空冷ファン | 無 | ||
|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
||
| 非常停止ボタン | 有（モータ動力遮断） | ||
| 電源入力表示ランプ | 有 | ||
| 配線用遮断器 | 有（サーキットプロテクタ） | ||
| 配線用遮断器定格電流値 | 3A | 15A | |
| 電磁ブレーキ対応回路 | 無 | ||
| DC24V電源 | 有（0.7A） | 無 | |
ステッピングモータ 3軸タイプ
＜収納可能ドライバ仕様＞
| 型式 | DB-3F28DC | DB-3F42 | DB-3F68 |
|---|---|---|---|
| ドライバ種類 | 5相ステッピングモータドライバ （オリエンタルモータ RKD/CRD相当品） |
||
| ドライバ入力電源 | DC24V対応品 | 単相AC100V（50/60Hz）対応品 | |
| ドライバ対応モータサイズ | □28mm | □42mm | □60mm、□85mm |
| ドライバ収納数（最大） | 3台（3軸） | ||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
||
|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
||
| 主要材質/外観 | スチール/クリーム色塗装 | ||
| 外形寸法（縦×横×奥行）mm | 310×440×310 | ||
| 重量 | 13.8kg | 13.6kg | 13.6kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
||
＜装備部品＞
| 空冷ファン | 有 | ||
|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
||
| 非常停止ボタン | 有（モータ動力遮断） | ||
| 電源入力表示ランプ | 有 | ||
| 配線用遮断器 | 有（サーキットプロテクタ） | ||
| 配線用遮断器定格電流値 | 5A | 15A | |
| 電磁ブレーキ対応回路 | 無 | ||
| DC24V電源 | 有（0.7A） | 無 | |

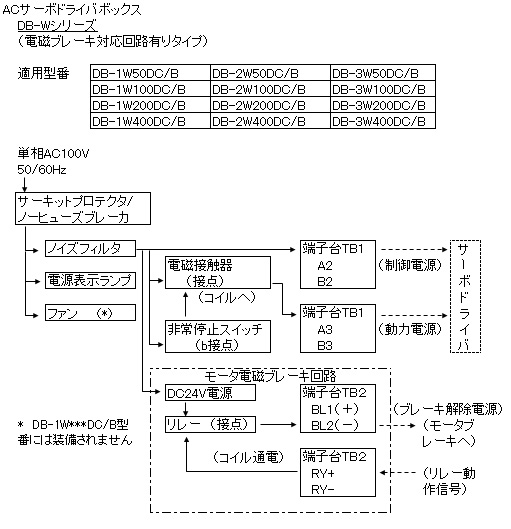

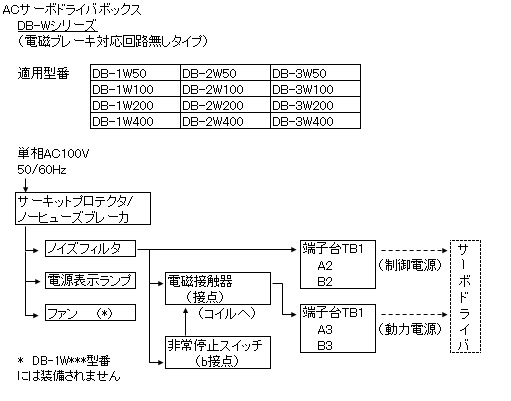

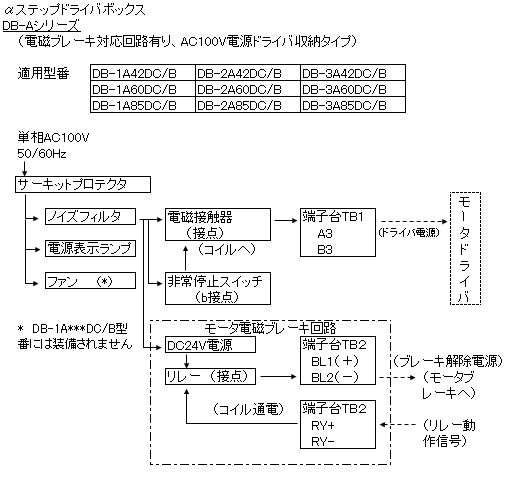

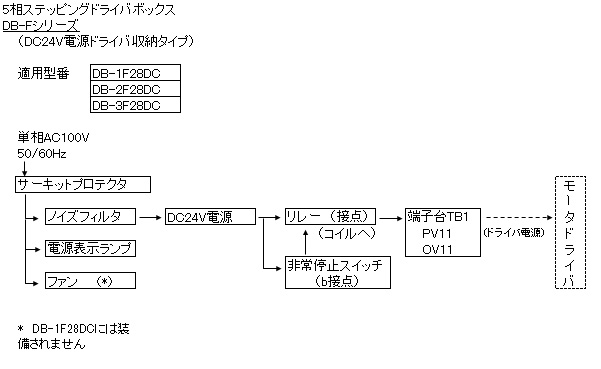

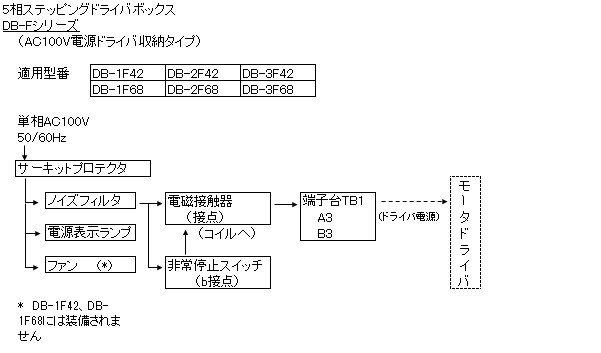

ブロック図
ACサーボモータ 1軸タイプ ①
＜収納可能ドライバ仕様＞
| 型式 | DB-1W50 | DB-1W50DC/B | DB-1W100 | DB-1W100DC/B |
|---|---|---|---|---|
| ドライバ種類 | ACサーボモータドライバ（アンプ） （安川電機SGDV/三菱電機MRJ3相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータ容量 | 50W | 100W | ||
| ドライバ収納数（最大） | 1台（1軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 260×270×290 | 310×360×290 | 260×270×290 | 310×360×290 |
| 重量 | 8.3kg | 11.6kg | 8.3kg | 11.6kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 無 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（AC電源ライン用 定格250V 20A） | |||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 3A | 5A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |
ACサーボモータ 1軸タイプ ②
＜収納可能ドライバ仕様＞
| 型式 | DB-1W200 | DB-1W200DC/B | DB-1W400 | DB-1W400DC/B |
|---|---|---|---|---|
| ドライバ種類 | ACサーボモータドライバ（アンプ） （安川電機SGDV/三菱電機MRJ3相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータ容量 | 200W | 400W | ||
| ドライバ収納数（最大） | 1台（1軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 260×270×290 | 310×360×290 | 260×270×290 | 310×360×290 |
| 重量 | 8.3kg | 11.6kg | 8.3kg | 11.6kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 無 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（AC電源ライン用 定格250V 20A） | |||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 7A | 15A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |
ACサーボモータ 2軸タイプ ①
＜収納可能ドライバ仕様＞
| 型式 | DB-2W50 | DB-2W50DC/B | DB-2W100 | DB-2W100DC/B |
|---|---|---|---|---|
| ドライバ種類 | ACサーボモータドライバ（アンプ） （安川電機SGDV/三菱電機MRJ3相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータ容量 | 50W | 100W | ||
| ドライバ収納数（最大） | 2台（2軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×360×290 | 310×440×310 | 310×360×290 | 310×440×310 |
| 重量 | 11.4kg | 13.8kg | 11.4kg | 13.8kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（AC電源ライン用 定格250V 20A） | |||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 5A | 7A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |
ACサーボモータタイプ 2軸タイプ ②
＜収納可能ドライバ仕様＞
| 型式 | DB-2W200 | DB-2W200DC/B | DB-2W400 | DB-2W400DC/B |
|---|---|---|---|---|
| ドライバ種類 | ACサーボモータドライバ（アンプ） （安川電機SGDV/三菱電機MRJ3相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータ容量 | 200W | 400W | ||
| ドライバ収納数（最大） | 2台（2軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
単相AC100V（85～110V）50/60Hz （電源コード1.3M、プラグ無し断切り） |
||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×360×290 | 310×440×310 | 310×360×290 | 310×440×310 |
| 重量 | 11.4kg | 13.8kg | 11.4kg | 13.8kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（AC電源ライン用 定格250V 20A） | 有（AC電源ライン用 定格250V 30A） | ||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 15A | 25A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |
ACサーボモータ 3軸タイプ ①
＜収納可能ドライバ仕様＞
| 型式 | DB-3W50 | DB-3W50DC/B | DB-3W100 | DB-3W100DC/B |
|---|---|---|---|---|
| ドライバ種類 | ACサーボモータドライバ（アンプ） （安川電機SGDV/三菱電機MRJ3相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータ容量 | 50W | 100W | ||
| ドライバ収納数（最大） | 3台（3軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×440×310 | 310×520×310 | 310×440×310 | 310×520×310 |
| 重量 | 13.6kg | 15.3kg | 13.6kg | 15.3kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（AC電源ライン用 定格250V 20A） | |||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 7A | 10A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |
ACサーボモータ 3軸タイプ ②
＜収納可能ドライバ仕様＞
| 型式 | DB-3W200 | DB-3W200DC/B | DB-3W400 | DB-3W400DC/B |
|---|---|---|---|---|
| ドライバ種類 | ACサーボモータドライバ（アンプ） （安川電機SGDV/三菱電機MRJ3相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータ容量 | 200W | 400W | ||
| ドライバ収納数（最大） | 3台（3軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、プラグ無し断切り） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×440×310 | 310×520×310 | 310×440×310 | 310×520×310 |
| 重量 | 13.6kg | 15.3kg | 13.6kg | 15.3kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（AC電源ライン用 定格250V 20A） | 有（AC電源ライン用 定格250V 50A） | ||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | 有（ノーヒューズブレーカー） | ||
| 配線用遮断器定格電流値 | 20A | 40A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |

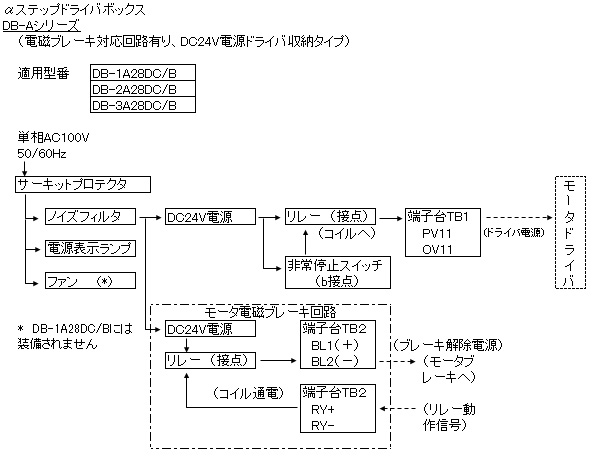

ブロック図
αステップモータ 1軸タイプ ①
＜収納可能ドライバ仕様＞
| 型式 | DB-1A28DC | DB-1A28DC/B | DB-1A42 | DB-1A28DC/B |
|---|---|---|---|---|
| 収納可能ドライバ種類 | αステップモータドライバ （オリエンタルモータ ASD相当品） |
|||
| ドライバ入力電源 | DC24V対応品 | 単相AC100V（50/60Hz）対応品 | ||
| ドライバ対応モータサイズ | □28mm | □42mm | ||
| ドライバ収納数（最大） | 1台（1軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 260×270×290 | 310×360×290 | 260×270×290 | 310×360×290 |
| 重量 | 8.5kg | 11.7kg | 8.3kg | 11.7kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 無 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
|||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 3A | 5A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 有（0.7A） | 有（0.7A×2） | 無 | 有（0.7A） |
αステップモータ 1軸タイプ ②
＜収納可能ドライバ仕様＞
| 型式 | DB-1A60 | DB-1A60DC/B | DB-1A85 | DB-1A85DC/B |
|---|---|---|---|---|
| 収納可能ドライバ種類 | αステップモータドライバ （オリエンタルモータ ASD相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータサイズ | □60mm | □85mm | ||
| ドライバ収納数（最大） | 1台（1軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 260×270×290 | 310×360×290 | 260×270×290 | 310×360×290 |
| 重量 | 8.3kg | 11.7kg | 8.3kg | 11.7kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 無 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
|||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 7A | 10A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |
αステップモータ 2軸タイプ ①
＜収納可能ドライバ仕様＞
| 型式 | DB-2A28DC | DB-2A28DC/B | DB-2A42 | DB-2A42DC/B |
|---|---|---|---|---|
| 収納可能ドライバ種類 | αステップモータドライバ （オリエンタルモータ ASD相当品） |
|||
| ドライバ入力電源 | DC24V対応品 | 単相AC100V（50/60Hz）対応品 | ||
| ドライバ対応モータサイズ | □28mm | □42mm | ||
| ドライバ収納数（最大） | 2台（2軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×360×290 | 310×440×310 | 310×360×290 | 310×440×310 |
| 重量 | 11.6kg | 13.9kg | 11.4kg | 13.9kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
|||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 5A | 10A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 有（0.7A） | 有（0.7A×2） | 無 | 有（0.7A） |
αステップモータ 2軸タイプ ②
＜収納可能ドライバ仕様＞
| 型式 | DB-2A60 | DB-2A60DC/B | DB-2A85 | DB-2A85DC/B |
|---|---|---|---|---|
| 収納可能ドライバ種類 | αステップモータドライバ （オリエンタルモータ ASD相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータサイズ | □60mm | □85mm | ||
| ドライバ収納数（最大） | 2台（2軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×360×290 | 310×440×310 | 310×360×290 | 310×440×310 |
| 重量 | 11.4kg | 13.9kg | 11.4kg | 13.9kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
|||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 15A | |||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |
αステップモータ 3軸タイプ ①
＜収納可能ドライバ仕様＞
| 型式 | DB-3A28DC | DB-3A28DC/B | DB-3A42 | DB-3A42DC/B |
|---|---|---|---|---|
| 収納可能ドライバ種類 | αステップモータドライバ （オリエンタルモータ ASD相当品） |
|||
| ドライバ入力電源 | DC24V対応品 | 単相AC100V（50/60Hz）対応品 | ||
| ドライバ対応モータサイズ | □28mm | □42mm | ||
| ドライバ収納数（最大） | 3台（3軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×440×310 | 310×520×310 | 310×440×310 | 310×520×310 |
| 重量 | 13.8kg | 15.9kg | 13.6kg | 15.4kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
|||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 5A | 15A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 有（0.7A） | 有（0.7A×2） | 無 | 有（0.7A） |
αステップモータ 3軸タイプ ②
＜収納可能ドライバ仕様＞
| 型式 | DB-3A60 | DB-3A60DC/B | DB-3A85 | DB-3A85DC/B |
|---|---|---|---|---|
| 収納可能ドライバ種類 | αステップモータドライバ （オリエンタルモータ ASD相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータサイズ | □60mm | □85mm | ||
| ドライバ収納数（最大） | 3台（3軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、プラグ無し断切り） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×440×310 | 310×520×310 | 310×440×310 | 310×520×310 |
| 重量 | 13.6kg | 15.4kg | 13.6kg | 15.4kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
有（対象波30dB保証0.5to30MHz /非対象波15dB保証0.5MHz、 20dB保証1to30MHz） |
||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 20A | 25A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |
ブロック図

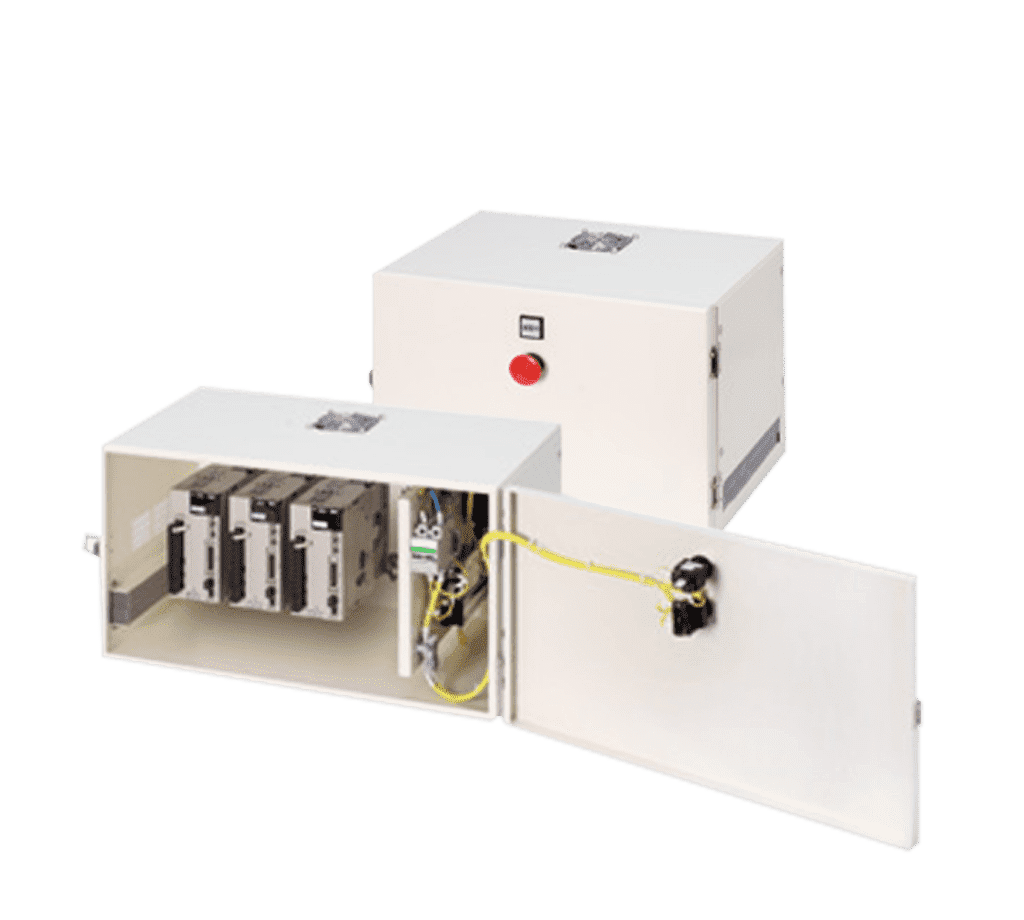

モータドライバボックス DBシリーズ 活用アプリケーション
このような場合にご活用下さい。
ドライバを取り付けるだけで使いたい
ドライバ駆動に必要な、基本回路は設置済みなので、各種ドライバ（ステッピング・ACサーボ・αステップ）を取り付けるだけで、すぐに使用できます。
研究所や実験室に最適
モータドライバボックスに、ドライバを取り付けるだけで使用できるため、スタンドアロンで使用する研究所や実験室などでのご使用に最適です。
簡単に制御できる状態にしたい
ドライバを取り付けるだけで使用できるため、制御盤などを製作する手間が省けます。
手持ちのドライバを活用したい
お手持ちのドライバを、ご送付いただければ、ドライバボックスへ設置して、納入させて頂くことも可能です。
カスタマイズにも対応可能
標準品では対応できない場合、ご仕様に応じたカスタマイズにも対応させて頂きます。
