キーエンス社製 LJ-Xシリーズ対応測定システム
キーエンス社 LJ-Xシリーズと組み合わせたステージシステムです。キーエンス社 超高精細インラインプロファイル測定器 LJ-Xシリーズは1ライン（最大510ｍｍ幅）を3200ポイントもの超高精細にプロファイルできるラインプロファイルセンサです。COMSのステージシステムは、このLJ-Xシリーズと組み合わせて測定サンプルを移動させることにより3D画像としてLJ-Xシリーズに取り込む事ができます。また、コントローラに付属されたTOOLソフトを使用することでLJ-Xシリーズと同期して測定することができます。
ステージカスタムで多彩な測定方法に柔軟に対応できます
センサを移動させて測定
測定ワークを1軸移動して測定する
測定ワークを2軸移動して測定する
コントローラからトリガ出力
エンコーダ出力で測定
PLCでイーサネット通信により測定
コントローラ標準付属のツールソフトで簡単に測定システムの構築ができます。

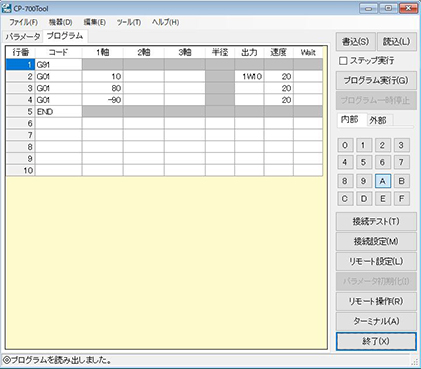

標準付属のツールソフト CP-700Tool
G コードに近似したプログラムを簡単にコントローラ内部に16個保存できます。 プログラムはオプションのスイッチBOX や外部機器からの信号によりスタートでき、LJ-X8000へトリガ信号も出力できますので簡単に測定システムを構築できます。

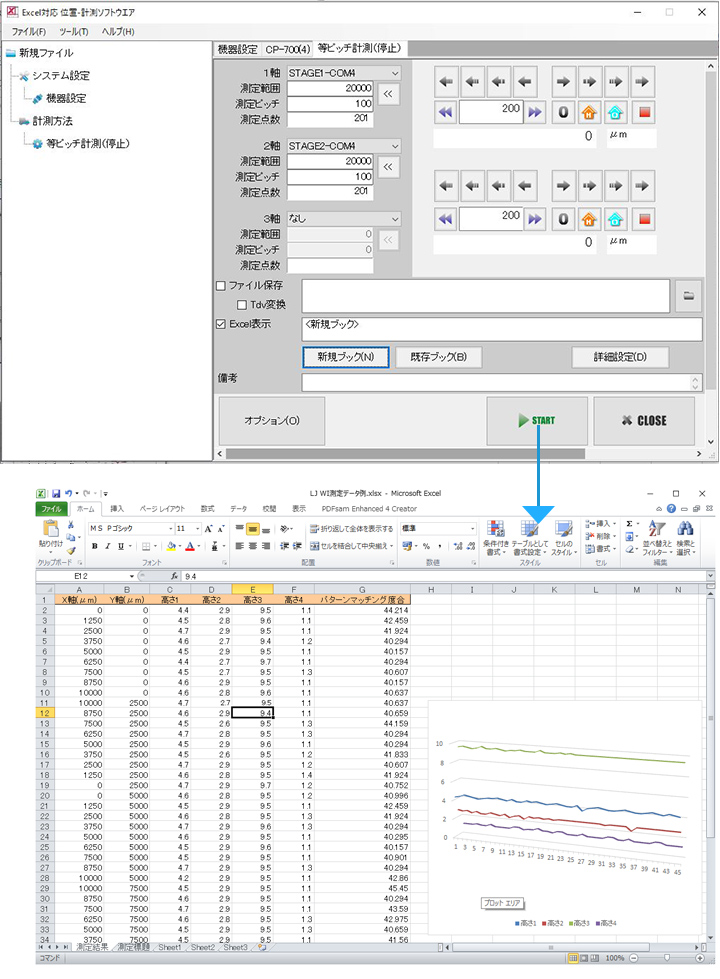

Excel対応 汎用データ収集ソフトウェア E-Measure2（オプション）
マトリックス（格子状）に移動するか、Excel に測定する位置を登録して、その位置ごとにLJ-X8000から測定データを取得しExcel に収集できます。
LJ-X8000から収集できる測定データはキーエンス様にご確認ください。
対応ステージ
1軸標準セット構成、金額
| 製品名 | 型式 | 数量 | 価格 | 概略仕様 |
|---|---|---|---|---|
| 高精度X軸ステージ | PM80B-50X-HQ | 1 | ￥155,000 | 最大移動量：50㎜、繰返し位置決め精度：±2μｍ、 最大移動速度：40㎜/ｓ、耐荷重：20kg |
| ポジションコントローラ | CP-700M | 1 | ￥198,000 | PC、メモリプログラムによる高精度な位置決め制御やPLC等との連携が容易 |
| ステージケーブル | PSRD-20SN | 1 | ￥7,500 | CP-700M、自動X軸ステージを接続 |
| AC電源アダプタ | AD-120A | 1 | ￥16,800 | AC100VからCP-700MへDC24Vを供給 |
| USBケーブル | PSUS-18S | 1 | ￥1,000 | CP-700M、WindowsPCを接続 |
| 合計 | ￥378,300 |
1軸標準セット構成、金額
| 製品名 | 型式 | 数量 | 価格 | 概略仕様 |
|---|---|---|---|---|
| 高精度高剛性X軸ステージ | PA180S-50X | 1 | ￥327,000 | 最大移動量：50㎜、繰返し位置決め精度：±1μｍ、 最大移動速度：50㎜/ｓ、耐荷重：50kg |
| ポジションコントローラ | CP-700M | 1 | ￥198,000 | PC、メモリプログラムによる高精度な位置決め制御やPLC等との連携が容易 |
| ステージケーブル | PSDA-20S | 1 | ￥7,500 | CP-700M、自動X軸ステージを接続 |
| AC電源アダプタ | AD-120A | 1 | ￥16,800 | AC100VからCP-700MへDC24Vを供給 |
| USBケーブル | PSUS-18S | 1 | ￥1,200 | CP-700M、WindowsPCを接続 |
| 合計 | ￥550,500 |
VIMEOにて動画を配信しております。
