モータドライバボックス DBシリーズ
モータドライバボックス DBシリーズ（標準タイプ）
・ACサーボモータ、5相ステッピングモータ、αステップモータ各ドライバに対応
・収納できるドライバ数は、１台タイプ、２台タイプ、３台タイプの
３タイプより選択可能です。
・配線用遮断器、ノイズフィルタ、非常停止ボタンなど
保護・安全用の部品を標準装備
・電磁ブレーキ対応回路、電源搭載（DC24V電源搭載）の装備を選択可能
・各モータメーカ推奨のドライバ設置スペースを確保した温度対策済み
・*ご使用になるモータドライバを支給いただければ、
組み込んで完成品を収めることも可能です。
モータドライバボックス DBシリーズ 仕様表
αステップモータ 1軸タイプ ①
＜収納可能ドライバ仕様＞
| 型式 | DB-1A28DC | DB-1A28DC/B | DB-1A42 | DB-1A28DC/B |
|---|---|---|---|---|
| 収納可能ドライバ種類 | αステップモータドライバ （オリエンタルモータ ASD相当品） |
|||
| ドライバ入力電源 | DC24V対応品 | 単相AC100V（50/60Hz）対応品 | ||
| ドライバ対応モータサイズ | □28mm | □42mm | ||
| ドライバ収納数（最大） | 1台（1軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 260×270×290 | 310×360×290 | 260×270×290 | 310×360×290 |
| 重量 | 8.5kg | 11.7kg | 8.3kg | 11.7kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 無 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
|||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 3A | 5A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 有（0.7A） | 有（0.7A×2） | 無 | 有（0.7A） |
αステップモータ 1軸タイプ ②
＜収納可能ドライバ仕様＞
| 型式 | DB-1A60 | DB-1A60DC/B | DB-1A85 | DB-1A85DC/B |
|---|---|---|---|---|
| 収納可能ドライバ種類 | αステップモータドライバ （オリエンタルモータ ASD相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータサイズ | □60mm | □85mm | ||
| ドライバ収納数（最大） | 1台（1軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 260×270×290 | 310×360×290 | 260×270×290 | 310×360×290 |
| 重量 | 8.3kg | 11.7kg | 8.3kg | 11.7kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 無 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
|||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 7A | 10A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |
αステップモータ 2軸タイプ ①
＜収納可能ドライバ仕様＞
| 型式 | DB-2A28DC | DB-2A28DC/B | DB-2A42 | DB-2A42DC/B |
|---|---|---|---|---|
| 収納可能ドライバ種類 | αステップモータドライバ （オリエンタルモータ ASD相当品） |
|||
| ドライバ入力電源 | DC24V対応品 | 単相AC100V（50/60Hz）対応品 | ||
| ドライバ対応モータサイズ | □28mm | □42mm | ||
| ドライバ収納数（最大） | 2台（2軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×360×290 | 310×440×310 | 310×360×290 | 310×440×310 |
| 重量 | 11.6kg | 13.9kg | 11.4kg | 13.9kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
|||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 5A | 10A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 有（0.7A） | 有（0.7A×2） | 無 | 有（0.7A） |
αステップモータ 2軸タイプ ②
＜収納可能ドライバ仕様＞
| 型式 | DB-2A60 | DB-2A60DC/B | DB-2A85 | DB-2A85DC/B |
|---|---|---|---|---|
| 収納可能ドライバ種類 | αステップモータドライバ （オリエンタルモータ ASD相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータサイズ | □60mm | □85mm | ||
| ドライバ収納数（最大） | 2台（2軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×360×290 | 310×440×310 | 310×360×290 | 310×440×310 |
| 重量 | 11.4kg | 13.9kg | 11.4kg | 13.9kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
|||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 15A | |||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |
αステップモータ 3軸タイプ ①
＜収納可能ドライバ仕様＞
| 型式 | DB-3A28DC | DB-3A28DC/B | DB-3A42 | DB-3A42DC/B |
|---|---|---|---|---|
| 収納可能ドライバ種類 | αステップモータドライバ （オリエンタルモータ ASD相当品） |
|||
| ドライバ入力電源 | DC24V対応品 | 単相AC100V（50/60Hz）対応品 | ||
| ドライバ対応モータサイズ | □28mm | □42mm | ||
| ドライバ収納数（最大） | 3台（3軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×440×310 | 310×520×310 | 310×440×310 | 310×520×310 |
| 重量 | 13.8kg | 15.9kg | 13.6kg | 15.4kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
|||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 5A | 15A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 有（0.7A） | 有（0.7A×2） | 無 | 有（0.7A） |
αステップモータ 3軸タイプ ②
＜収納可能ドライバ仕様＞
| 型式 | DB-3A60 | DB-3A60DC/B | DB-3A85 | DB-3A85DC/B |
|---|---|---|---|---|
| 収納可能ドライバ種類 | αステップモータドライバ （オリエンタルモータ ASD相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータサイズ | □60mm | □85mm | ||
| ドライバ収納数（最大） | 3台（3軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、プラグ無し断切り） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×440×310 | 310×520×310 | 310×440×310 | 310×520×310 |
| 重量 | 13.6kg | 15.4kg | 13.6kg | 15.4kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
有（対象波30dB保証0.5to30MHz /非対象波15dB保証0.5MHz、 20dB保証1to30MHz） |
||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 20A | 25A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |

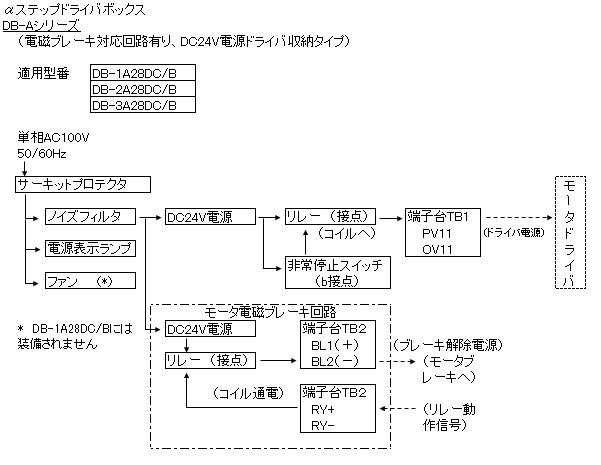

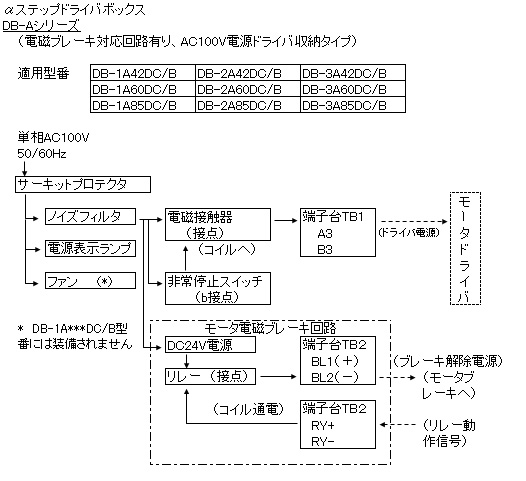

ブロック図
|
|
