モータドライバボックス DBシリーズ
モータドライバボックス DBシリーズ（標準タイプ）
・ACサーボモータ、5相ステッピングモータ、αステップモータ各ドライバに対応
・収納できるドライバ数は、１台タイプ、２台タイプ、３台タイプの３タイプより選択可能です。
・配線用遮断器、ノイズフィルタ、非常停止ボタンなど
保護・安全用の部品を標準装備
・電磁ブレーキ対応回路、電源搭載（DC24V電源搭載）の装備を選択可能
・各モータメーカ推奨のドライバ設置スペースを確保した温度対策済み
・*ご使用になるモータドライバを支給いただければ、組み込んで完成品を収めることも可能です。
モータドライバボックス DBシリーズ 仕様表
ステッピングモータ 1軸タイプ
＜収納可能ドライバ仕様＞
| 型式 | DB-1F28DC | DB-1F42 | DB-1F68 | |
|---|---|---|---|---|
| ドライバ種類 | 5相ステッピングモータドライバ （オリエンタルモータ RKD/CRD相当品） |
|||
| ドライバ入力電源 | DC24V対応品 | 単相AC100V（50/60Hz）対応品 | ||
| ドライバ対応モータサイズ | □28mm | □42mm | □60mm、□85mm | |
| ドライバ収納数（最大） | 1台（1軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 260×270×290 | |||
| 重量 | 8.5kg | 8.3kg | 8.3kg | |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 無 | ||
|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
||
| 非常停止ボタン | 有（モータ動力遮断） | ||
| 電源入力表示ランプ | 有 | ||
| 配線用遮断器 | 有（サーキットプロテクタ） | ||
| 配線用遮断器定格電流値 | 5A | 5A | |
| 電磁ブレーキ対応回路 | 無 | ||
| DC24V電源 | 有（0.7A） | 無 | |
ステッピングモータ 2軸タイプ
＜収納可能ドライバ仕様＞
| 型式 | DB-2F28DC | DB-2F42 | DB-2F68 | |
|---|---|---|---|---|
| ドライバ種類 | 5相ステッピングモータドライバ （オリエンタルモータ RKD/CRD相当品） |
|||
| ドライバ入力電源 | DC24V対応品 | 単相AC100V（50/60Hz）対応品 | ||
| ドライバ対応モータサイズ | □28mm | □42mm | □60mm、□85mm | |
| ドライバ収納数（最大） | 2台（2軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×360×290 | |||
| 重量 | 11.6kg | 11.4kg | 11.4kg | |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 無 | ||
|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
||
| 非常停止ボタン | 有（モータ動力遮断） | ||
| 電源入力表示ランプ | 有 | ||
| 配線用遮断器 | 有（サーキットプロテクタ） | ||
| 配線用遮断器定格電流値 | 3A | 15A | |
| 電磁ブレーキ対応回路 | 無 | ||
| DC24V電源 | 有（0.7A） | 無 | |
ステッピングモータ 3軸タイプ
＜収納可能ドライバ仕様＞
| 型式 | DB-3F28DC | DB-3F42 | DB-3F68 | |
|---|---|---|---|---|
| ドライバ種類 | 5相ステッピングモータドライバ （オリエンタルモータ RKD/CRD相当品） |
|||
| ドライバ入力電源 | DC24V対応品 | 単相AC100V（50/60Hz）対応品 | ||
| ドライバ対応モータサイズ | □28mm | □42mm | □60mm、□85mm | |
| ドライバ収納数（最大） | 3台（3軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×440×310 | |||
| 重量 | 13.8kg | 13.6kg | 13.6kg | |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | ||
|---|---|---|---|
| ノイズフィルタ | 有（対象波40dB保証1to10MHz /非対象波28dB保証1to10MHz） |
||
| 非常停止ボタン | 有（モータ動力遮断） | ||
| 電源入力表示ランプ | 有 | ||
| 配線用遮断器 | 有（サーキットプロテクタ） | ||
| 配線用遮断器定格電流値 | 5A | 15A | |
| 電磁ブレーキ対応回路 | 無 | ||
| DC24V電源 | 有（0.7A） | 無 | |

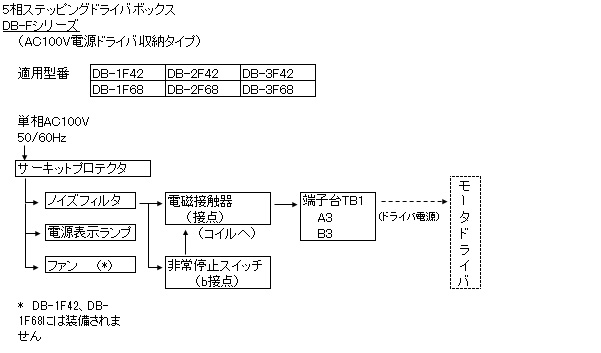

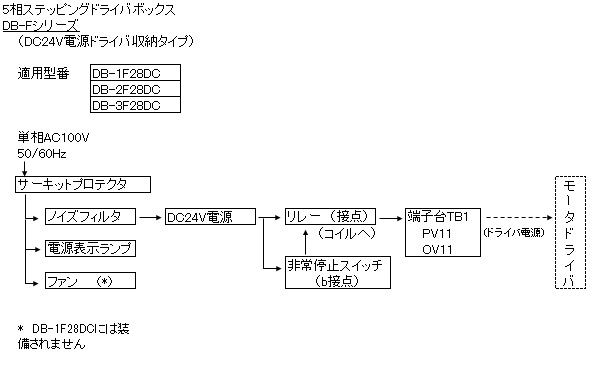

ブロック図
|
|
