モータドライバボックス DBシリーズ
モータドライバボックス DBシリーズ（標準タイプ）
・ACサーボモータ、5相ステッピングモータ、αステップモータ各ドライバに対応
・収納できるドライバ数は、１台タイプ、２台タイプ、３台タイプの３タイプより選択可能です。
・配線用遮断器、ノイズフィルタ、非常停止ボタンなど
保護・安全用の部品を標準装備
・電磁ブレーキ対応回路、電源搭載（DC24V電源搭載）の装備を選択可能
・各モータメーカ推奨のドライバ設置スペースを確保した温度対策済み
・*ご使用になるモータドライバを支給いただければ、
組み込んで完成品を収めることも可能です。
モータドライバボックス DBシリーズ 仕様表
ACサーボモータ 1軸タイプ ①
＜収納可能ドライバ仕様＞
| 型式 | DB-1W50 | DB-1W50DC/B | DB-1W100 | DB-1W100DC/B |
|---|---|---|---|---|
| ドライバ種類 | ACサーボモータドライバ（アンプ） （安川電機SGDV/三菱電機MRJ3相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータ容量 | 50W | 100W | ||
| ドライバ収納数（最大） | 1台（1軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 260×270×290 | 310×360×290 | 260×270×290 | 310×360×290 |
| 重量 | 8.3kg | 11.6kg | 8.3kg | 11.6kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 無 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（AC電源ライン用 定格250V 20A） | |||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 3A | 5A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |
ACサーボモータ 1軸タイプ ②
＜収納可能ドライバ仕様＞
| 型式 | DB-1W200 | DB-1W200DC/B | DB-1W400 | DB-1W400DC/B |
|---|---|---|---|---|
| ドライバ種類 | ACサーボモータドライバ（アンプ） （安川電機SGDV/三菱電機MRJ3相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータ容量 | 200W | 400W | ||
| ドライバ収納数（最大） | 1台（1軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 260×270×290 | 310×360×290 | 260×270×290 | 310×360×290 |
| 重量 | 8.3kg | 11.6kg | 8.3kg | 11.6kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 無 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（AC電源ライン用 定格250V 20A） | |||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 7A | 15A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |
ACサーボモータ 2軸タイプ ①
＜収納可能ドライバ仕様＞
| 型式 | DB-2W50 | DB-2W50DC/B | DB-2W100 | DB-2W100DC/B |
|---|---|---|---|---|
| ドライバ種類 | ACサーボモータドライバ（アンプ） （安川電機SGDV/三菱電機MRJ3相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータ容量 | 50W | 100W | ||
| ドライバ収納数（最大） | 2台（2軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×360×290 | 310×440×310 | 310×360×290 | 310×440×310 |
| 重量 | 11.4kg | 13.8kg | 11.4kg | 13.8kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（AC電源ライン用 定格250V 20A） | |||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 5A | 7A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |
ACサーボモータタイプ 2軸タイプ ②
＜収納可能ドライバ仕様＞
| 型式 | DB-2W200 | DB-2W200DC/B | DB-2W400 | DB-2W400DC/B |
|---|---|---|---|---|
| ドライバ種類 | ACサーボモータドライバ（アンプ） （安川電機SGDV/三菱電機MRJ3相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータ容量 | 200W | 400W | ||
| ドライバ収納数（最大） | 2台（2軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
単相AC100V（85～110V）50/60Hz （電源コード1.3M、プラグ無し断切り） |
||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×360×290 | 310×440×310 | 310×360×290 | 310×440×310 |
| 重量 | 11.4kg | 13.8kg | 11.4kg | 13.8kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（AC電源ライン用 定格250V 20A） | 有（AC電源ライン用 定格250V 30A） | ||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 15A | 25A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |
ACサーボモータ 3軸タイプ ①
＜収納可能ドライバ仕様＞
| 型式 | DB-3W50 | DB-3W50DC/B | DB-3W100 | DB-3W100DC/B |
|---|---|---|---|---|
| ドライバ種類 | ACサーボモータドライバ（アンプ） （安川電機SGDV/三菱電機MRJ3相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータ容量 | 50W | 100W | ||
| ドライバ収納数（最大） | 3台（3軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、2Pプラグ付き） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×440×310 | 310×520×310 | 310×440×310 | 310×520×310 |
| 重量 | 13.6kg | 15.3kg | 13.6kg | 15.3kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（AC電源ライン用 定格250V 20A） | |||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 7A | 10A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |
ACサーボモータ 3軸タイプ ②
＜収納可能ドライバ仕様＞
| 型式 | DB-3W200 | DB-3W200DC/B | DB-3W400 | DB-3W400DC/B |
|---|---|---|---|---|
| ドライバ種類 | ACサーボモータドライバ（アンプ） （安川電機SGDV/三菱電機MRJ3相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータ容量 | 200W | 400W | ||
| ドライバ収納数（最大） | 3台（3軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz （電源コード1.3M、プラグ無し断切り） |
|||
|---|---|---|---|---|
| 構造 | 扉（パチン錠開閉、右開き）、本体（側面：通線口×1 ネジ止め点検口×1）、中板 |
|||
| 主要材質/外観 | スチール/クリーム色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 310×440×310 | 310×520×310 | 310×440×310 | 310×520×310 |
| 重量 | 13.6kg | 15.3kg | 13.6kg | 15.3kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（AC電源ライン用 定格250V 20A） | 有（AC電源ライン用 定格250V 50A） | ||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | 有（ノーヒューズブレーカー） | ||
| 配線用遮断器定格電流値 | 20A | 40A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |

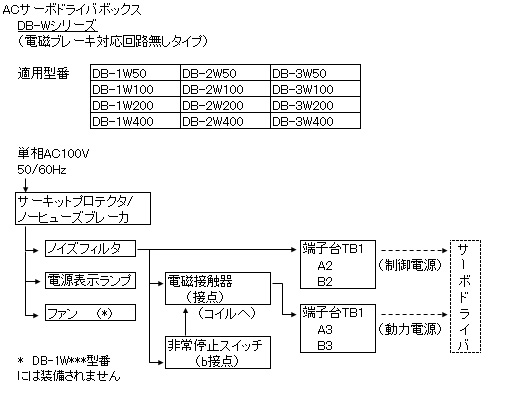

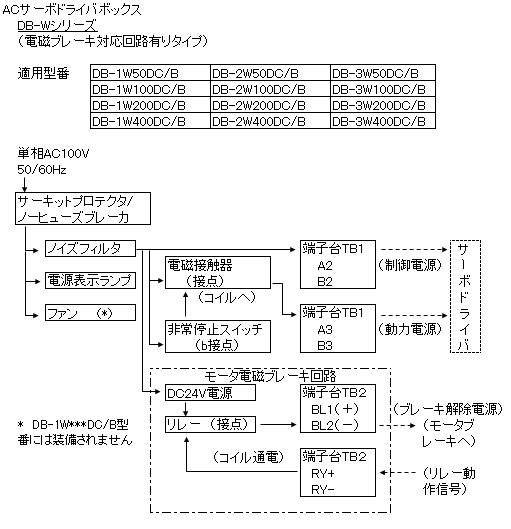

ブロック図
|
|
