形状解析ソフトウエア 3D Measurement

計測したデータを、3次元形状解析(3D表示、各種形状計測など)ができる形状解析ソフトウェアになります。
計測したデータを、より詳細に分析・解析したり、リアルな3Dイメージとして確認できるため、計測データをフル活用できます。

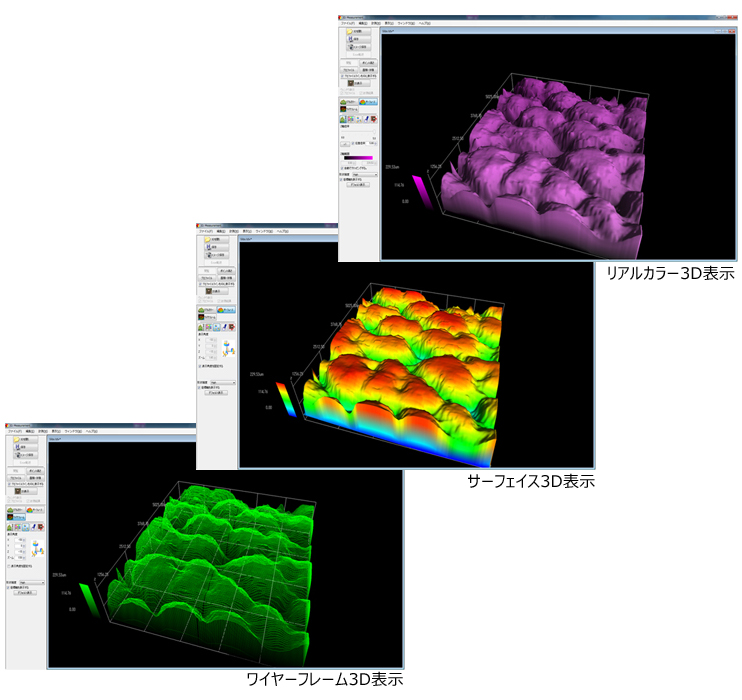

3D表示イメージ


高精度3次元形状測定システム E-Measure3Dシリーズ
市販のレーザ変位センサでを活用できる
非接触高精度形状測定システム

プロファイル計測 <基本プロファイル計測>


基本プロファイル計測機能による断面形状解析例です。


高精度3次元形状測定システム E-Measure3Dシリーズ
市販のレーザ変位センサでを活用できる
非接触高精度形状測定システム


プロファイル計測 <拡張プロファイル計測>


拡張プロファイル計測機能による断面形状解析例です。


高精度3次元形状測定システム E-Measure3Dシリーズ
市販のレーザ変位センサでを活用できる
非接触高精度形状測定システム


その他の解析例

高精度3次元形状測定システム E-Measure3Dシリーズ
市販のレーザ変位センサでを活用できる
非接触高精度形状測定システム



仕様
型式 3D Measurement
対応機器 PC(対応OS WindowsXP、7 日本語版)
表示 形状の3D・2Dグラフ表示及び数値解析
基本プロファイル 高さ、幅、面積、対角、表面積、粗さRa、粗さRzjis、カットオフ値設定、粗さ曲線表示、
うねり曲線表示、カーソル追従設定、傾き補正
拡張プロファイル 近似値線、角度、近似円、交点、ピーク点、2点間距離、円中心間距離
角度計測 2点指定角度計測、3点指定角度計測、4点指定角度計測
半径計測 2点指定半径計測、3点指定半径計測
ステップハイ計測 2点指定ステップハイ計測、3点指定ステップハイ計測
2D表示で計測 フリーランス計測、水平ライン計測、垂直ライン計測、ダイレクトプロファイル表示対応
ポイント高さ 指定ポイントの高さを表示
面積、体積計測 3Dカッタ―により調節で計測可能
データ補正 基準高さ設定、平面補正、スムージング(移動平均、加重平均)
データ転送 Excel転送ボタンにてExcel上に3D、2D、解析データをワンタッチで転送
入力ファイル形式 TDV
出力ファイル形式 TDV、TDR、DPR
