ドライバユニット CP-D7

高精度自動ステージ(位置決めステージ)
ドライバユニット
CP-D7

5相ステッピングモータ用マイクロステップドライバを搭載したドライバユニットです。ステッピングモータを搭載した自動ステージや電動アクチュエータを3軸まで駆動することができます。最大応答周波数800kHz、最大250分割の高機能マイクロステップドライバを搭載。ドライバ搭載数は1~3より選択が可能です。汎用ポジションコントローラCP-700と接続して様々な位置決め制御を行うことができます。

  • 仕様表
  • 外形図・
システム構成
  • 各部名称
  • コネクタ
ピンアサイン
  • 回路図
  • 仕様表
  • 外形図・
システム構成
  • 各部名称
  • コネクタ
ピンアサイン
  • 回路図

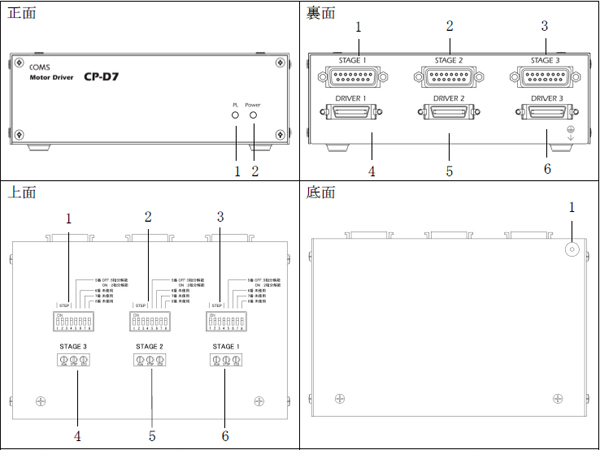

ドライバユニット CP-D7 各部名称

各部名称
ドライバユニット
CP-D7
各部名称
正面
1 パルス入力時点滅LED
2 電源投入時点灯LED
裏面
1 第1軸ステージ接続用コネクタ
2 第2軸ステージ接続用コネクタ
3 第3軸ステージ接続用コネクタ
4 第1軸コントローラ接続用コネクタ
5 第2軸コントローラ接続用コネクタ
6 第3軸コントローラ接続用コネクタ
上面
1 第3軸分割数設定ディップスイッチ
2 第2軸分割数設定ディップスイッチ
3 第1軸分割数設定ディップスイッチ
4 第3軸電流設定ボリューム
5 第2軸電流設定ボリューム
6 第1軸電流設定ボリューム
底面
1 FG接続用ネジ
