マイクロステップドライバ内蔵型3軸コントローラ CP-700M
ポジションコントローラCP-700Mは3軸マイクロステップドライバ内蔵のパルスモータコントローラです。直線補間機能、高精度補間、ヘリカル駆動、デイジーチェーン機能等により、高速・高精度・多軸の位置決め制御システムを簡単に構築することができます。パソコンとＵＳＢ接続によるダイレクトドライブ、内部メモリや市販ＵＳＢメモリへ登録したプログラムによる独立運転、外部機器との連動運転など多様な制御が可能です。
ドライバ内蔵型ポジションコントローラ CP-700M 使用事例
ポジションコントローラCP-700M、自動ステージ、各種ツールを組み合わせることで様々なシステム構築が簡単に実現できます。

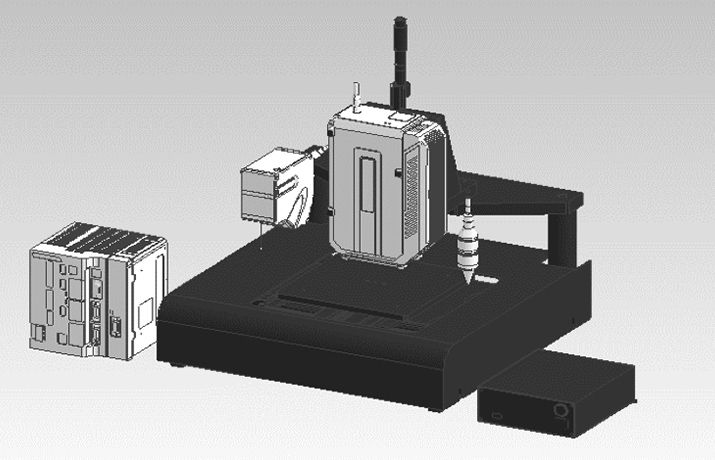

汎用計測システム
XYステージ、CP-700M、市販計測器を使い汎用計測システムの構築が可能です。CP-700Mのトリガ出力機能を使い市販計測器のRS232C出力、DCアナログ電圧出力を直接またはアナログコントローラを介してExcelシートやCSVファイルに収集することができます。データ出力仕様が合致すればメーカー、型式等に関わらず簡単な設定でデータを収集することが可能となります。

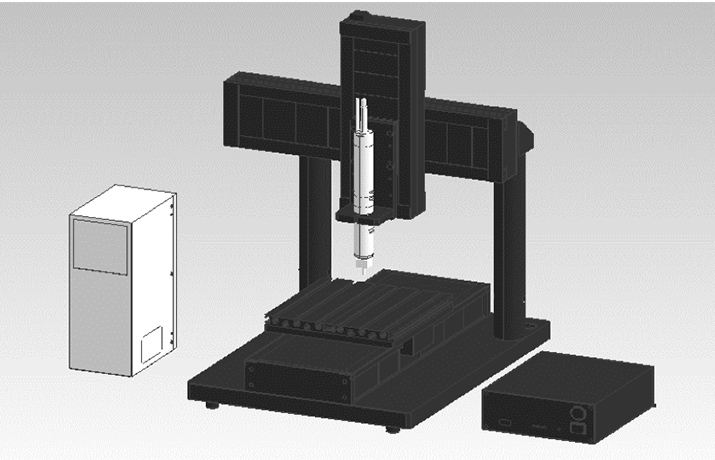

3軸加工システム
精密卓上型3軸ロボット、CP-700M、スピンドルモータを使い加工システムの構築が可能です。CP-700Mでは3軸同期駆動、3軸直線補間、2軸円弧補間が可能です。付属のツールソフトを使うことでCAD図面からNCコードに近似した動作プログラムを自動で作成し、CAD図面通りの加工が可能です。

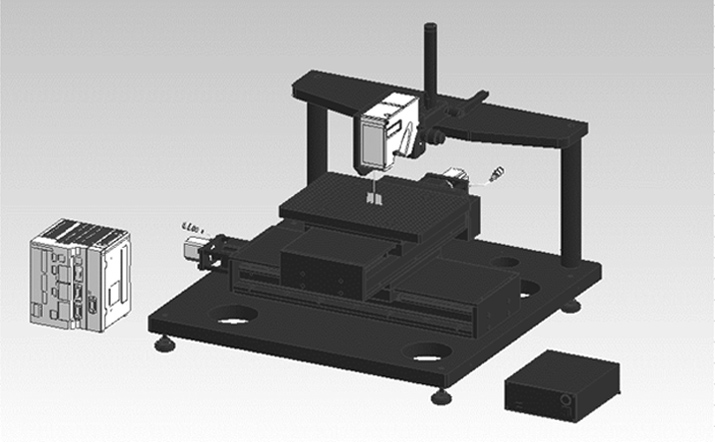

専用計測システム
エンコーダ付XYステージ、CP-700M、キーエンス社「超高精度2次元・3次元変位計LJ-X8000シリーズ」を使い形状測定システムの構築が可能です。CP-700Mは16通りの動作プログラムが保存でき、撮影開始タイミングになるIO信号の出力が可能です。付属のツールソフトを使い移動座標、IO信号の出力を指示することで自動で高精細な測定が可能になります。
【計測システム詳細】
