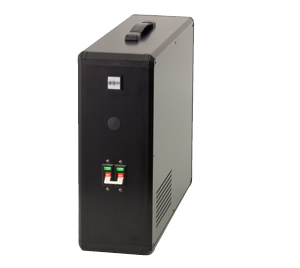

汎用制御ボックス デスクトップタイプ GBDシリーズ
汎用制御ボックス デスクトップタイプ GBDシリーズ
DINレール取付でPLCや各種コントローラの収納が簡単に行える
デスクトップ型汎用制御ボックスです。
・スリム・軽量で持ち運び可能なポータブル制御ボックスです。
・デスクトップタイプなので、持ち運び可能（ポータブルタイプ）で、
設置場所を選びません。
・配線用遮断器、電源表示ランプを標準装備
・端子台、空冷ファン、電源搭載（DC24V電源搭載）の装備を選択可能
・デスクサイド設置の小型サイズからFA用途対応の大型サイズまで、
幅広く対応
汎用制御ボックス デスクトップタイプ GBDシリーズ 仕様表
＜収納部仕様＞
| 型式 | GBD | GBD-S | GBD-DC | GBD-SDC |
|---|---|---|---|---|
| 機器収納可能範囲 （縦×横×奥行）mm |
300×210×120 | |||
| 機器取付方法 | DINレール取付（レール幅35㎜） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz（電源コード1.3M 2Pプラグ付き） | |||
|---|---|---|---|---|
| 構造 | 本体（右側面：ねじ止め(通気口有）、背面上：ACインレット 背面中：空冷ファン（オプション）、背面下：丸穴（通線口）×2）、中板 |
|||
| 主要材質/外観 | スチール/黒色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 400×500×150.4 | |||
| 重量 | 4.7kg | 4.9kg | 4.9kg | 5.1kg |
| 使用環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 無 | 有 | 無 | 有 |
|---|---|---|---|---|
| 中継端子台 | 有（18極） | |||
| ボックス内作業用コンセント | 無 | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 5A | |||
| DC24V電源 | 無 | 無 | 有（0.7A） | 有（0.7A） |

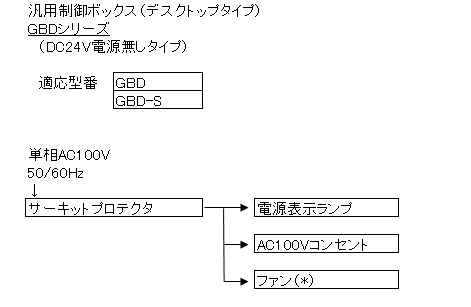

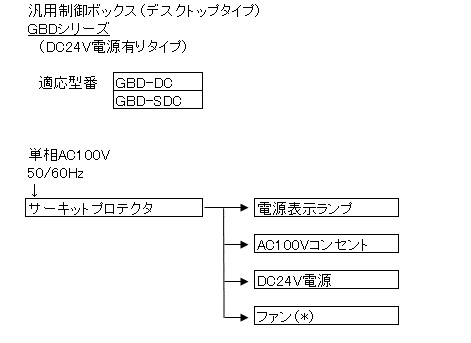

ブロック図
|
|
