モータドライバボックス デスクトップタイプ DBDシリーズ
モータドライバボックス デスクトップタイプ DBDシリーズ
・持ち運び可能（ポータブルタイプ）で、設置場所を選びません。
・ACサーボモータ、5相ステッピングモータの各ドライバに対応
・収納ドライバ数は、１台タイプ、２台タイプの２タイプより選択可能です。
・配線用遮断器、ノイズフィルタ、非常停止ボタンなど
保護・安全用の部品を標準装備
・電磁ブレーキ対応回路、電源搭載（DC24V電源搭載）の装備を選択可能
・各モータメーカ推奨のドライバ設置スペースを確保した温度対策済み
*ご使用になるモータドライバを支給いただければ、組み込んで完成品を収めることも可能です。
モータドライバボックス デスクトップタイプ DBDシリーズ 仕様表
ACサーボモータタイプ 2軸タイプ①
＜収納可能ドライバ仕様＞
| 型式 | DBD-2W50 | DBD-2W50DC/B | DBD-2W100 | DBD-2W100DC/B |
|---|---|---|---|---|
| ドライバ種類 | ACサーボモータドライバ（アンプ） （安川電機SGDV/三菱電機MRJ3相当品） |
|||
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |||
| ドライバ対応モータ容量 | 50W | 100W | ||
| ドライバ収納数（最大） | 2台（2軸） | |||
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz | |||
|---|---|---|---|---|
| 構造 | 本体（右側面：ねじ止め（通気口有）、背面上：ACインレット、 背面中：空冷ファン（オプション）、背面下：丸穴（通線口）×2）、中板 |
|||
| 主要材質/外観 | スチール/黒色塗装 | |||
| 外形寸法（縦×横×奥行）mm | 400×500×150.4 | |||
| 重量 | 5.7kg | 6.6kg | 5.7kg | 6.6kg |
| 仕様環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|||
＜装備部品＞
| 空冷ファン | 有 | |||
|---|---|---|---|---|
| ノイズフィルタ | 有（AC電源ライン用 定格250V 20A） | |||
| 非常停止ボタン | 有（モータ動力遮断） | |||
| 電源入力表示ランプ | 有 | |||
| 配線用遮断器 | 有（サーキットプロテクタ） | |||
| 配線用遮断器定格電流値 | 5A | 7A | ||
| 電磁ブレーキ対応回路 | 無 | 有 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） | 無 | 有（0.7A） |
ACサーボモータタイプ 2軸タイプ②
＜収納可能ドライバ仕様＞
| 型式 | DBD-2W200 | DBD-2W200DC/B |
|---|---|---|
| ドライバ種類 | ACサーボモータドライバ（アンプ） （安川電機SGDV/三菱電機MRJ3相当品） |
|
| ドライバ入力電源 | 単相AC100V（50/60Hz）対応品 | |
| ドライバ対応モータ容量 | 200W | |
| ドライバ収納数（最大） | 2台（2軸） | |
＜基本仕様＞
| 電源入力 | 単相AC100V（85～110V）50/60Hz | |
|---|---|---|
| 構造 | 本体（右側面：ねじ止め（通気口有）、背面上：ACインレット、 背面中：空冷ファン（オプション）、背面下：丸穴（通線口）×2）、中板 |
|
| 主要材質/外観 | スチール/黒色塗装 | |
| 外形寸法（縦×横×奥行）mm | 400×500×150.4 | |
| 重量 | 5.7kg | 6.6kg |
| 仕様環境 | 周囲温度 -10～55°C（凍結なきこと） 周囲湿度 45～85％RH（結露なきこと） |
|
＜装備部品＞
| 空冷ファン | 有 | |
|---|---|---|
| ノイズフィルタ | 有（AC電源ライン用 定格250V 20A） | |
| 非常停止ボタン | 有（モータ動力遮断） | |
| 電源入力表示ランプ | 有 | |
| 配線用遮断器 | 有（サーキットプロテクタ） | |
| 配線用遮断器定格電流値 | 7A | |
| 電磁ブレーキ対応回路 | 無 | 有 |
| DC24V電源 | 無 | 有（0.7A） |

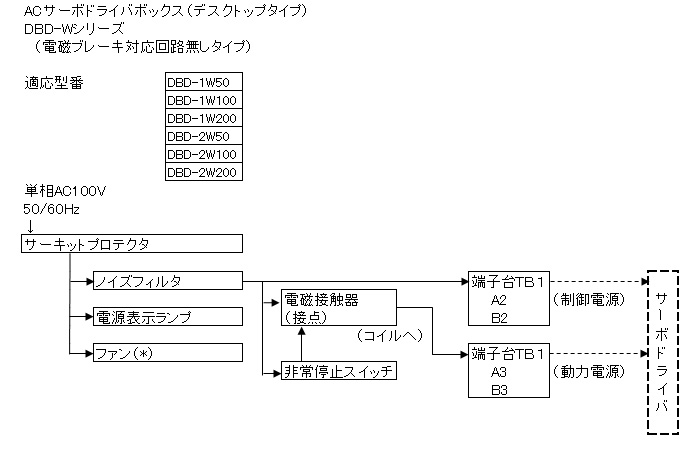

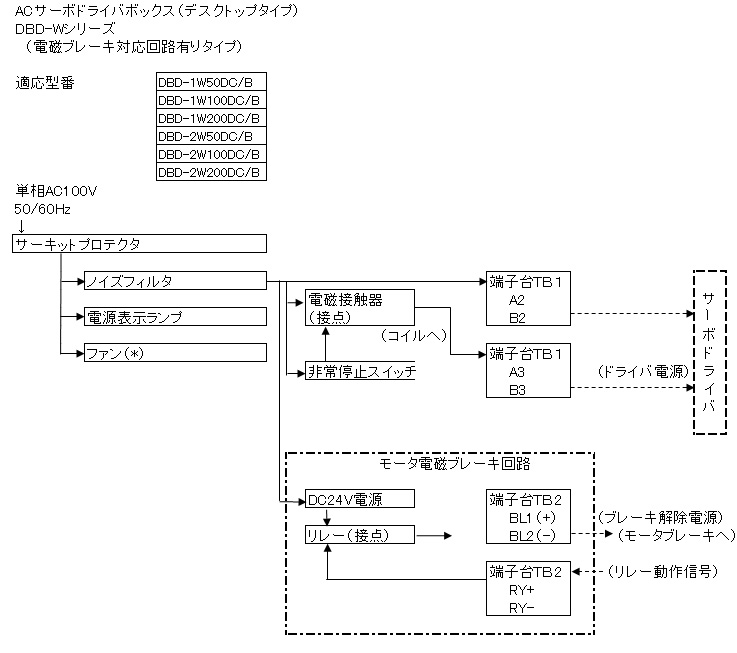

ブロック図
|
|
