モータドライバボックス DBシリーズ

モータドライバボックス
DBシリーズ
多彩なバリエーションをご用意しております。
ご仕様に合わせたフルカスタム対応可能
  • トップ
  • 活用のメリット
  • 仕様
  • アプリケーション
  • トップ
  • 活用のメリット
  • 仕様
  • アプリケーション

モータドライバボックス 特長および構成

ドライバボックス特長

モータドライバの収納に必要な機能をすべて盛り込んだドライバ用制御ボックスです。


制御ボックス ドライバボックス制御ボックス ドライバボックス

・ACサーボモータ、5相ステッピングモータ、αステップモータの各ドライバに対応
・収納できるドライバ数は、1台タイプ、2台タイプ、3台タイプの3タイプより選択可能です。
・配線用遮断器、ノイズフィルタ、非常停止ボタンなど保護・安全用の部品を標準装備
・電磁ブレーキ対応回路、電源搭載(DC24V電源搭載)の装備を選択可能
・各モータメーカ推奨のドライバ設置スペースを確保した温度対策済み

・*ご使用になるモータドライバを支給いただければ、組み込んで完成品を収めることも可能です。

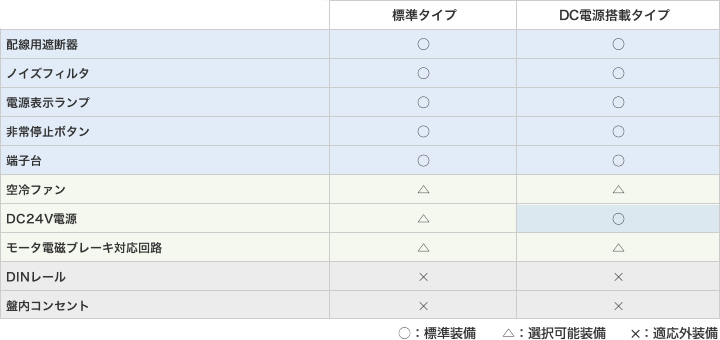

装備部品一覧表

モータドライバボックス 装備品一覧、配線用遮断器、ノイズフィルタ、電源表示ランプ、非常停止ボタン、端子台、空冷ファン、電源搭載(DC24V電源)、モータ電磁ブレーキ対応回路

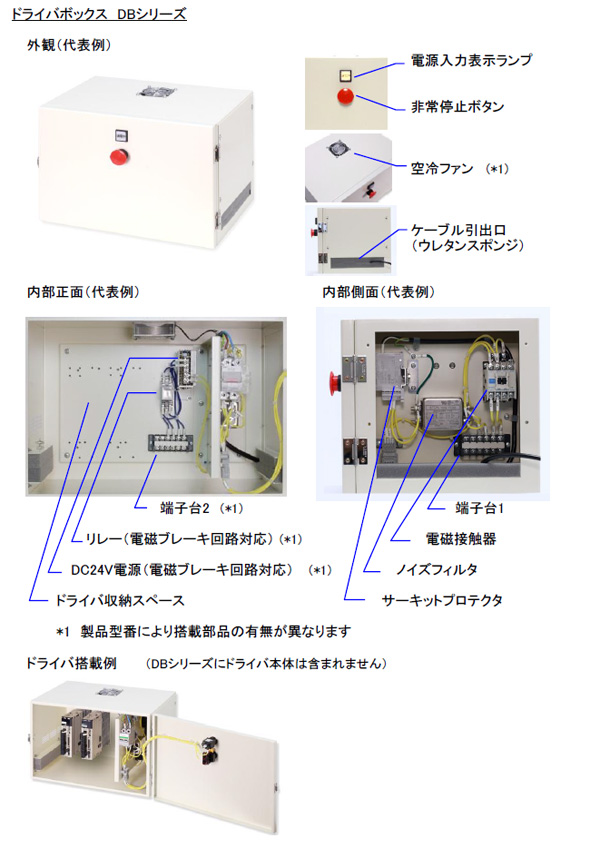

基本構造

制御ボックス ドライバボックス 基本構造

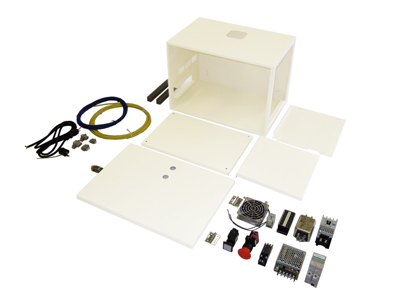

モータドライバボックス 全パーツ

モータドライバボックスには、これらのパーツが、標準搭載で取り付けられています。
ご選択の際には、ご使用になるモータ(ACサーボモータ、ステッピングモータ、αステップなど)の種類と、
搭載するドライバ数の合致したタイプのドライバボックスを選択いただくのみです。
その他、必要なオプション部品(スイッチング電源、空冷ファン、モータ電磁ブレーキ対応回路等)が必要な場合は、
それらが搭載されたタイプのボックスを選択ください。
それだけで、筐体・基本構成部品、オプション選択品等があらかじめ組み付けられ、
動作確認も完了した状態で納品させて頂きます。

制御ボックス ドライバボックス 全パーツ一覧画像

本体 筐体パーツ

本体筐体板金には、各パーツ取り付け用の穴、通気口、ファン取り付け窓など、必要なものはすべて加工済です。
自分で筐体を設計する手間が省けます。
また、各筐体は汎用的なクリーム色(2.5Y9/1)で塗装済みです。

制御ボックス 装備品一覧、配線用遮断器、電源表示ランプ、DINレール、盤内コンセント、端子台、空冷ファン、DC24V電源
GBシリーズ
制御ボックス 装備品一覧、配線用遮断器、電源表示ランプ、DINレール、盤内コンセント、端子台、空冷ファン、DC24V電源
GBシリーズ
制御ボックス 装備品一覧、配線用遮断器、電源表示ランプ、DINレール、盤内コンセント、端子台、空冷ファン、DC24V電源
GBシリーズ

標準搭載部品

モータドライバボックス標準搭載部品です。予め、すべての部品が搭載されているため、各部品の個別仕様を確認し、
各々メーカー、型式選定する手間が省けます。また個別に納期を確認する必要もありません。

モータドライバボックス 標準搭載部品 非常停止ボタン モータドライバボックス 標準搭載部品 電源表示ランプ モータドライバボックス 標準搭載部品 ノイズフィルタ モータドライバボックス 標準搭載部品 電磁接触器

非常停止ボタン

電源表示ランプ

ノイズフィルタ

電磁接触器

モータドライバボックス 標準搭載部品 サーキットプロテクタ モータドライバボックス 標準搭載部品 端子台 モータドライバボックス 標準搭載部品 リレー モータドライバボックス 標準搭載部品 共用ソケット

サーキットプロテクタ

端子台

リレー

共用ソケット

モータドライバボックス 標準搭載部品 コネクタ モータドライバボックス 標準搭載部品 平型蝶番 モータドライバボックス 標準搭載部品 パチン錠 モータドライバボックス 標準搭載部品 接続ケーブル

コネクタ

平型蝶番

パチン錠

接続ケーブル

モータドライバボックス 標準搭載部品 ACケーブル

ACケーブル

オプション搭載部品

よく使用されるオプションパーツもあらかじめ設定されているため、ご仕様に合わせ選定できます。

制御ボックス 標準搭載部品 スイッチング電源 制御ボックス 標準搭載部品 空冷ファン

スイッチング電源

空冷ファン


搭載部品一覧

○汎用制御ボックス GBシリーズ構成部品一覧

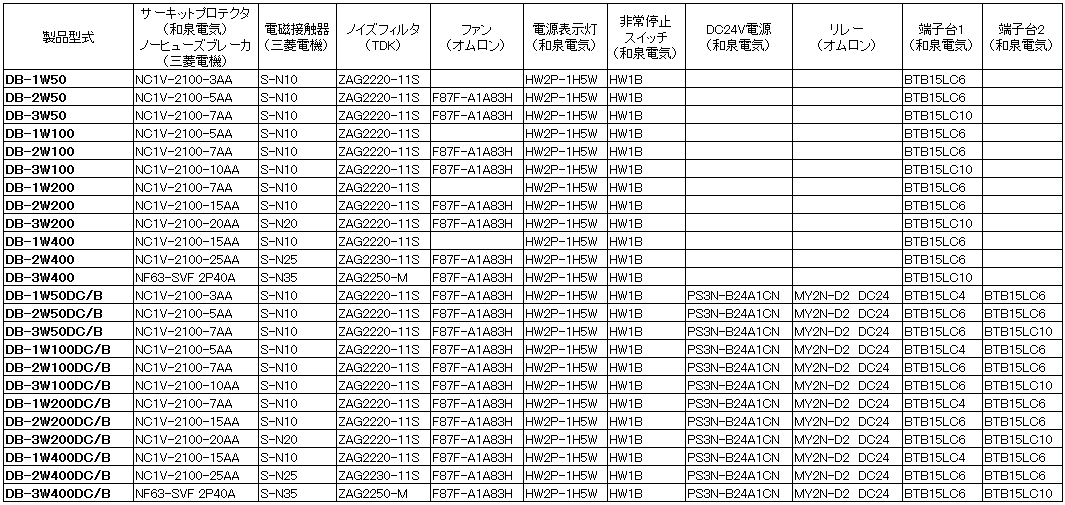

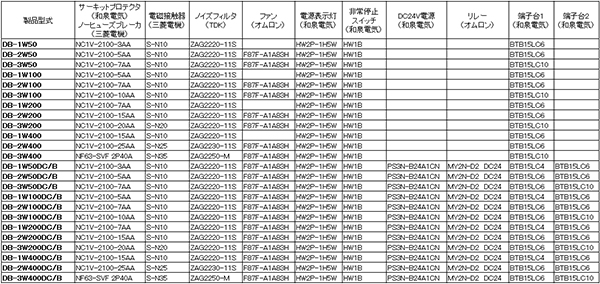

モータドライバボックス ACサーボモータ対応ドライバボックス DB-Wシリーズ構成部品一覧

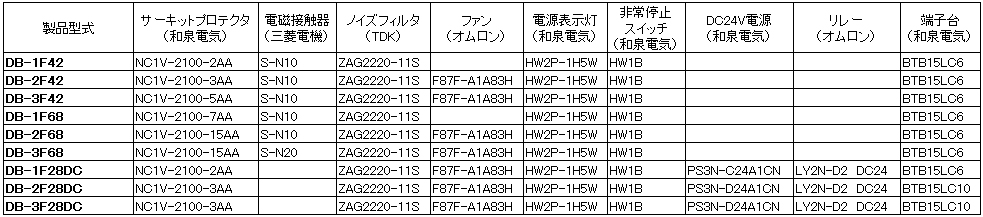

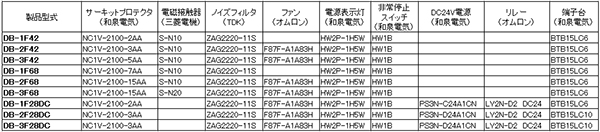

○5相ステッピングモータ対応ドライバボックス DB-Fシリーズ構成部品一覧
モータドライバボックス 5相ステッピングモータ対応ドライバボックス DB-Fシリーズ構成部品一覧

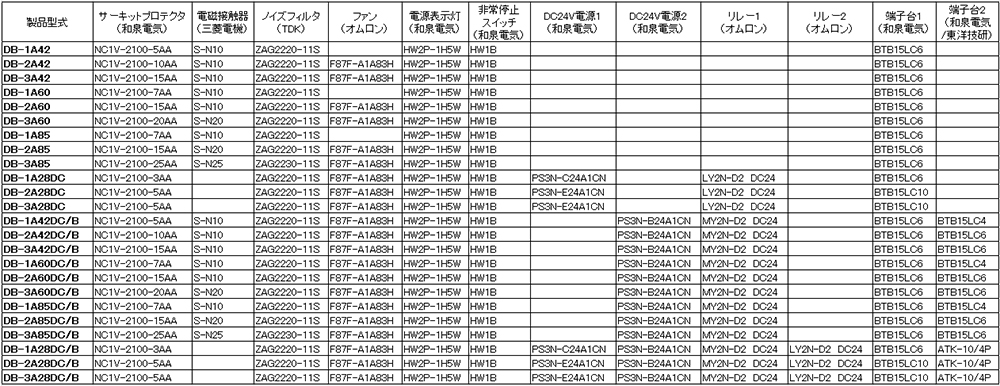

○αステップ対応ドライバボックス DB-Aシリーズ構成部品一覧
モータドライバボックス αステップ対応ドライバボックス DB-Aシリーズ構成部品一覧

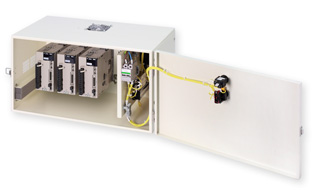

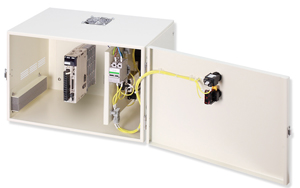

完成品(納品時の状態)

モータドライバボックスには、モータドライバ自体は搭載されておりません。
ご使用になるご予定のドライバに合わせて選択ください。
また、お手元にご使用予定のドライバがある場合、弊社へご送付いただければ、ドライバも搭載した状態で納品させて頂くことも可能です。
