高精度ステッピングモータステージ おすすめセットのご紹介

高精度ステッピングモータステージを選定する際に、必要になる製品をセットにしてご紹介いたします。

はじめて自動ステージをご検討になる方や、ステージを使用するために何が必要なのかを確認されたい方に、これだけの構成でステージがご使用になれるセットを、X軸、XY軸、XYZ軸の3パターンでご紹介いたします。

「自動ステージ標準セット」は自動ステージの駆動・制御に必要な基本製品をセットにしています。

高精度ステッピングモータステージ 1軸(X軸)標準セット

システムイメージ

高精度ステッピングモータステージ
POSICONシリーズ
X軸ステージ PM series
特長

一体型ガイドシステムを用いた高精度・省スペースタイプです。 U字型アウターレール構造+4条列鋼球の一体型ガイドシステムにより高精度・省スペースを実現しました。

1軸(X軸)標準セットの構成
商品構成
製品名 型式 数量 価格 概略仕様
高精度ステッピングモータ
X軸ステージ
PM80B-50X 1 ¥117,000 最大移動量:50㎜、繰返し位置決め精度:±2μm、
最大移動速度:40㎜/s、耐荷重:20kg
ポジションコントローラ CP-700 1 ¥83,000 PC、メモリプログラムによる高精度な位置決め制御やPLC等との連携が容易
ステージケーブル PSRD-20SN 1 ¥7,500 CP-700、自動X軸ステージを接続
AC電源アダプタ AD-100N 1 ¥10,000 AC100VからCP-700へDC24Vを供給
ドライバユニット CP-D7(1) 1 ¥47,000 最大250分割マイクロステップドライバ1台搭載
パルスケーブル PSDR-03S 1 ¥4,000 CP-700、CP-D7を接続
USBケーブル PSUS-18S 1 ¥1,200 CP-700、WindowsPCを接続
合計金額 ¥269,700 <税抜価格>


高精度ステッピングモータステージ 2軸(XY軸)標準セット

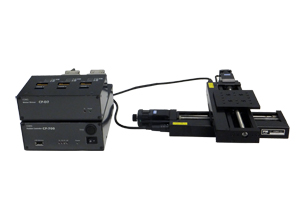

システムイメージ

高精度ステッピングモータステージ
POSICONシリーズ
X軸ステージ PM series
特長

一体型ガイドシステムを用いた高精度・省スペースタイプです。 U字型アウターレール構造+4条列鋼球の一体型ガイドシステムにより高精度・省スペースを実現しました。

2軸(XY軸)標準セットの構成
商品構成
製品名 型式 数量 価格 概略仕様
高精度ステッピングモータ
XY軸ステージ
PM80B-100XY 1 ¥254,000 最大移動量:100×100㎜、
繰返し位置決め精度:±2μm、
最大移動速度:40㎜/s、耐荷重:15kg
ポジションコントローラ CP-700 1 ¥83,000 PC、メモリプログラムによる高精度な位置決め制御やPLC等との連携が容易
ステージケーブル PSRD-20SN 2 ¥7,500 CP-700、自動X軸ステージを接続
AC電源アダプタ AD-100N 1 ¥10,000 AC100VからCP-700へDC24Vを供給
ドライバユニット CP-D7(2) 1 ¥62,000 最大250分割マイクロステップドライバ2台搭載
パルスケーブル PSDR-03S 2 ¥4,000 CP-700、CP-D7を接続
USBケーブル PSUS-18S 1 ¥1,200 CP-700、WindowsPCを接続
合計金額 ¥433,200 <税抜価格>


高精度ステッピングモータステージ 3軸(XYZ軸)標準セット

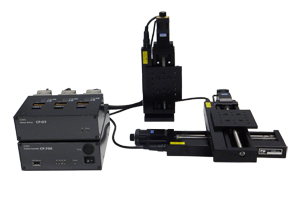

システムイメージ

高精度ステッピングモータステージ
POSICONシリーズ
X軸ステージ PM series
特長

一体型ガイドシステムを用いた高精度・省スペースタイプです。 U字型アウターレール構造+4条列鋼球の一体型ガイドシステムにより高精度・省スペースを実現しました。

3軸(XYZ軸)標準セットの構成
商品構成
製品名 型式 数量 価格 概略仕様
高精度ステッピングモータ
XY軸ステージ
PM80B-100XY 1 ¥254,000 最大移動量:100×100㎜、
繰返し位置決め精度:±2μm、
最大移動速度:40㎜/s、耐荷重:15kg
高精度ステッピングモータ
Z軸ステージ
PM80B-50Z 1 ¥137,000 最大移動量:50㎜、繰返し位置決め精度:±2μm
最大移動速度:20㎜/s、耐荷重:3kg
ポジションコントローラ CP-700 1 ¥83,000 PC、メモリプログラムによる高精度な位置決め制御やPLC等との連携が容易
ステージケーブル PSRD-20SN 3 ¥7,500 CP-700、自動X軸ステージを接続
AC電源アダプタ AD-100N 1 ¥10,000 AC100VからCP-700へDC24Vを供給
ドライバユニット CP-D7(3) 1 ¥77,000 最大250分割マイクロステップドライバ3台搭載
パルスケーブル PSDR-03S 3 ¥4,000 CP-700、CP-D7を接続
USBケーブル PSUS-18S 1 ¥1,200 CP-700、WindowsPCを接続
合計金額 ¥596,700 <税抜価格>
