ボールネジ駆動に変わる全く新しいシャフトモータ搭載ステージ誕生

ボールネジと同等サイズでありながら非接触で高推力を発生できる新世代の駆動ユニットです。
マグネットシャフト内に配列された磁石から発生する磁束をムービングコイルが無駄なく高効率に変換して高速かつ高精度な直線運動を実現できます。

高精度自動ステージ(位置決めステージ)について

特長

高速・高推力 GMC社製リニアシャフトモータ搭載

リニアシャフト搭載ステージには、ジイエムシーヒルストン社製シャフトモータを搭載しています。
このシャフトモータはコアレスコイルとステンレスシャフトのシンプル構造。最大2000mm/secの高速移動を実現しながら、
コアレス+非接触駆動ですので、コギングレスの低振動+低騒音も実現できます。
また速度安定性も高く機械的なバックラッシュもありませんので高精度な計測用途にも適しています。

高精度シャフトモータステージ
SFシリーズ

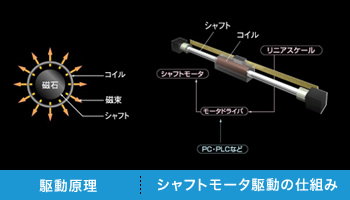

駆動原理
シャフトモータ駆動の仕組み
磁束をムービングコイルが無駄なく高効率に変換

マグネットシャフト内に配列された磁石から発生する磁束を
ムービングコイルが無駄なく高効率に変換して高速かつ高精度な直線運動を実現できます。

シャフトモータ駆動の仕組み

高精度な光学式スケール(リニアスケール)でテーブルの移動量を測定します。モータドライバーが、モーターへの指令値とリニアスケールから受信した実移動量を、比較・演算しながら運転します。上位コントローラ(PCやPLC)はモータドライバへ位置指令するだけで、クローズドループ制御はすべてモータドライバが実行します。

高精度・高信頼性 各社製リニアスケールに対応

要求精度に応じた最適なリニアスケールを選定して取り付けできます。
これによりテーブルの移動を高精度に読みとりながらフルクローズドループ制御することができます。
ACサーボモータのようにモータの回転角をロータリーエンコーダで読みとる方式に比べ、
実際のテーブルの移動量を直接読みとりますので高精度な位置決めができます。

高精度シャフトモータステージ
SFシリーズ

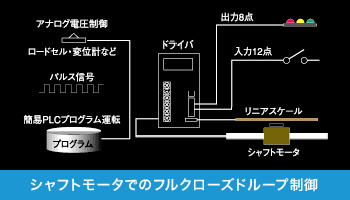

シャフトモータでのフルクローズドループ制御
用途に応じた制御システムに対応

シャフトモータの駆動制御とスケールのフルクローズドループ制御は専用ドライバが全て行いますので、複雑な制御システムを考える必要がありません。パソコンやPLCからRS232C通信によるダイレクト制御、プログラム運転機能付きドライバによる単独運転、パルス指令による制御、アナログ電圧による速度制御やトルク制御なども可能です。

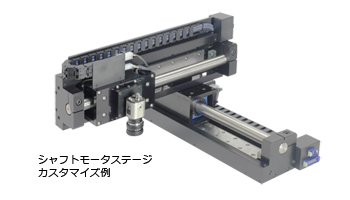

ご仕様に合わせたフルカスタム対応可能

高精度自動ステージ(位置決めステージ)は、ステッピングモータステージ・ACサーボモータステージともに
ガイド方式・ストローク・位置決め精度・耐荷重など、それぞれのシリーズにおいて、バリエーション豊富な機種をご用意しております。また、ご仕様が、既存の機種と合わない場合には、お客様のご仕様に合わせたフルカスタマイズ対応が可能となっております。

高精度ACサーボモータステージ
SAFシリーズ

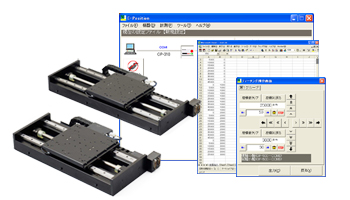

すぐに使える簡単アプリケーションをご用意
手動測定を簡単に自動測定システムに

ポジション計測ソフトE-Measure2では、自動ステージシステムと、単体計測器を連携し、ローコストで自動測定システムを構築することが可能です。各種設定、データ収集など、Excelを利用して簡単に設定でき、すぐに位置決め&データ収集システムを構築可能です。

すぐに使える簡単アプリケーションをご用意

自動ステージをご導入頂いても、ご使用されるご課題に対応させるためには、ステージを駆動させるプログラムが必要となります。
コムスでは、オプションにて、Excelを使って、簡単に位置決め+計測データ取り込みまで可能な「E-Measure2」をご用意しております。
面倒なプログラミングの必要なく、Excelのセルを使用して、複雑な動き・測定も簡単に設定することができるため、導入工数が大幅に削減可能です。

高精度ACサーボモータステージ
SAFシリーズ
すぐに使える簡単アプリケーションをご用意
手動測定を簡単に自動測定システムに

ポジション計測ソフトE-Measure2では、自動ステージシステムと、単体計測器を連携し、ローコストで自動測定システムを構築することが可能です。各種設定、データ収集など、Excelを利用して簡単に設定でき、すぐに位置決め&データ収集システムを構築可能です。

アプリケーションシステムとしてもご提案いたします

自動ステージ単体のみでなく、ステージ制御・データ取得等を含めたアプリケーションシステムとして、高精度3次元形状測定システム、精密卓上型3軸ロボットをはじめ、液晶視野角特性評価システムなど、お客様の多様なご要望にお応えできる自動ステージと、計測機器やアプリケーションソフトを組み合わせたシステムも多数ご用意しております。ご要望をお聞かせ頂ければ、最適な自動ステージ、必要なアプリケーションシステムなど、最適なシステムをご提案させて頂きます。
