汎用ポジションコントローラ CP-700

高精度自動ステージ(位置決めステージ)
汎用ポジションコントローラ
CP-700

自動ステージや電動アクチュエータを自在に制御することができるポジションコントローラです。高速パルス出力、高精度補間機能、ヘリカル駆動、デイジーチェーン機能等により、高速・高精度・多軸の位置決め制御システムを簡単に構築することができます。モータドライバを搭載しないセパレート仕様のため、パルス入力方式のモータであれば、ステッピング、ACサーボ、リニア等の種類を問わずにドライバを制御することができます。パソコンとUSB接続によるダイレクトドライブ、内部メモリや市販USBメモリへ登録したプログラムによる独立運転、外部機器との連動運転など多様な制御が可能です。

  • 仕様表
  • 外形図・
システム構成
  • 各部名称
  • コネクタ
ピンアサイン
  • 回路図
  • ソフトウェア
  • 仕様表
  • 外形図・
システム構成
  • 各部名称
  • コネクタ
ピンアサイン
  • 回路図
  • ソフトウェア

汎用ポジションコントローラ CP-700 回路図

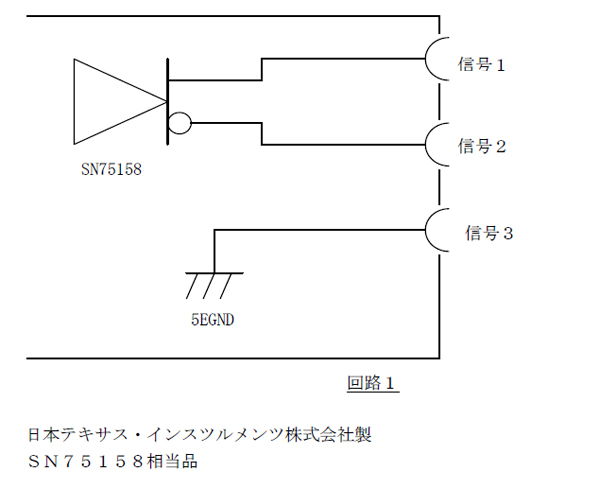

回路図1
汎用コントローラ
CP-700
回路図1

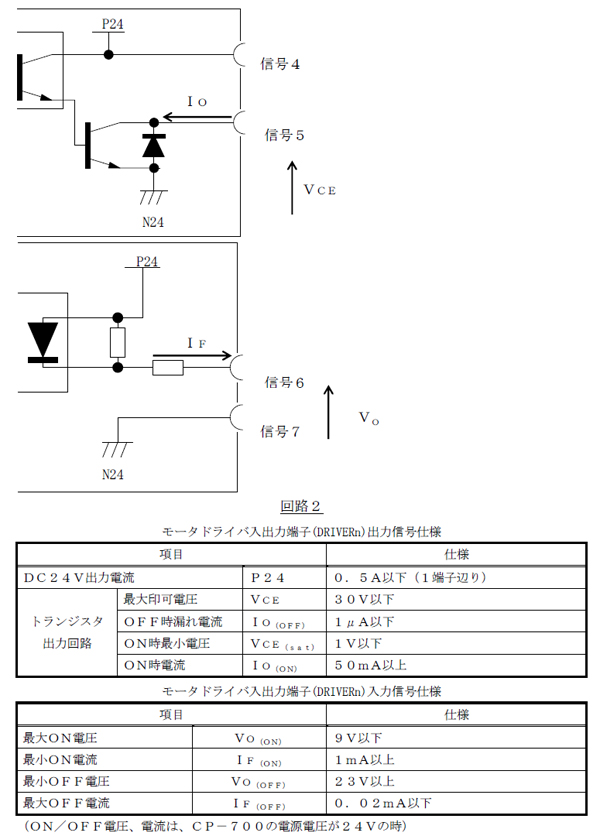

回路図2
汎用コントローラ
CP-700
回路図2

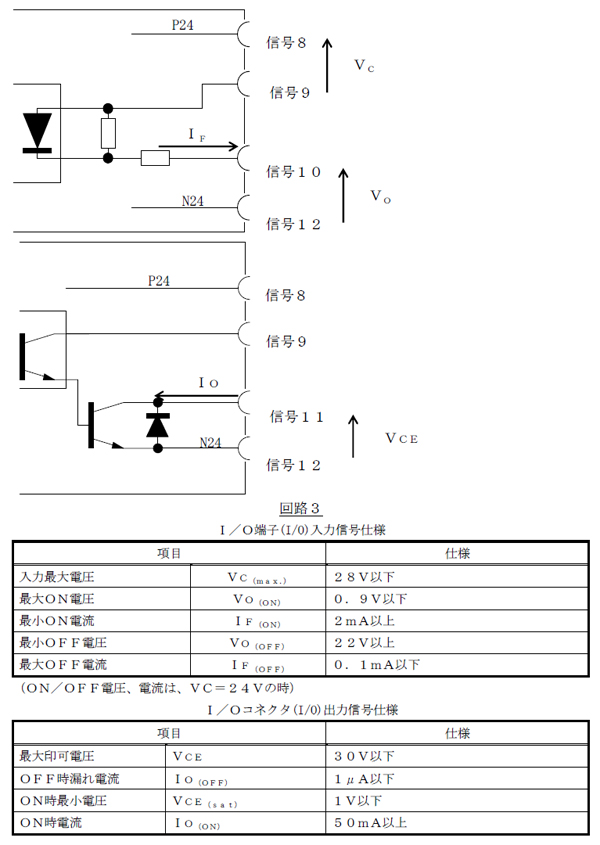

回路図3
汎用コントローラ
CP-700
回路図3

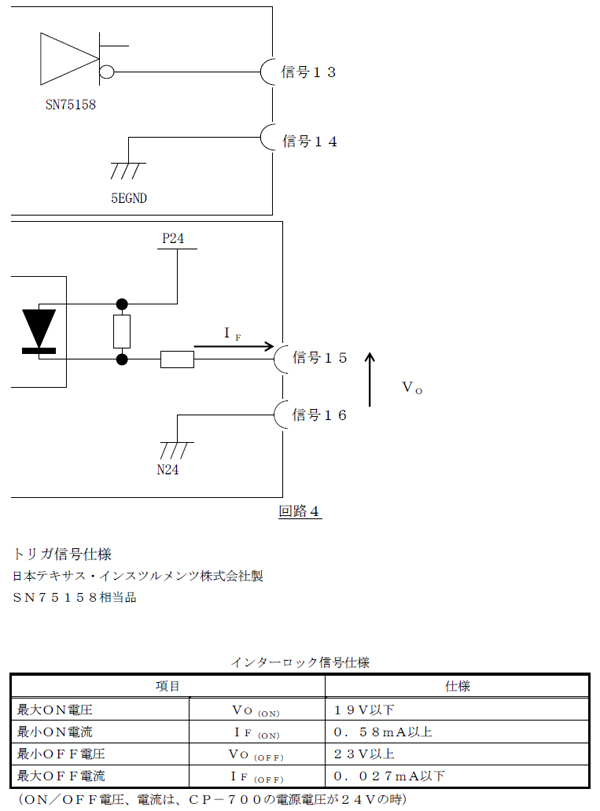

回路図4
汎用コントローラ
CP-700
回路図4
