汎用制御ボックス GBシリーズ

汎用制御ボックス
GBシリーズ
多彩なバリエーションをご用意しております。
ご仕様に合わせたフルカスタム対応可能
  • トップ
  • 活用のメリット
  • 仕様
  • アプリケーション
  • トップ
  • 活用のメリット
  • 仕様
  • アプリケーション

汎用制御ボックス 特長および構成

汎用制御ボックス特長

汎用制御ボックス GBシリーズ
DINレール取付でPLCや各種コントローラの収納が簡単に行える汎用制御ボックスです。


汎用制御ボックス
GBシリーズ

・配線用遮断器、電源表示ランプを標準装備
・端子台、空冷ファン、電源搭載(DC24V電源搭載)の装備を選択可能
・デスクサイド設置の小型サイズからFA用途対応の大型サイズまで幅広く対応

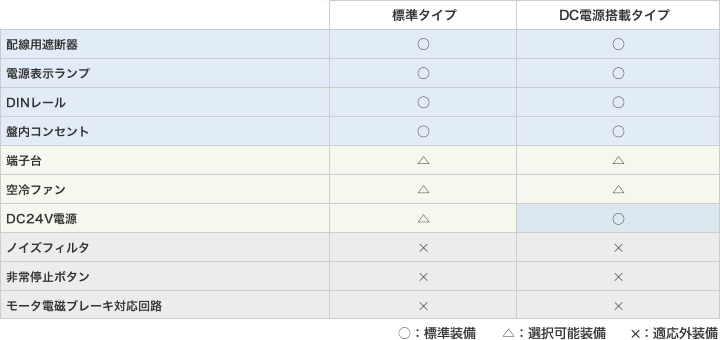

装備部品一覧表

制御ボックス 装備品一覧、配線用遮断器、電源表示ランプ、DINレール、盤内コンセント、端子台、空冷ファン、DC24V電源
GBシリーズ

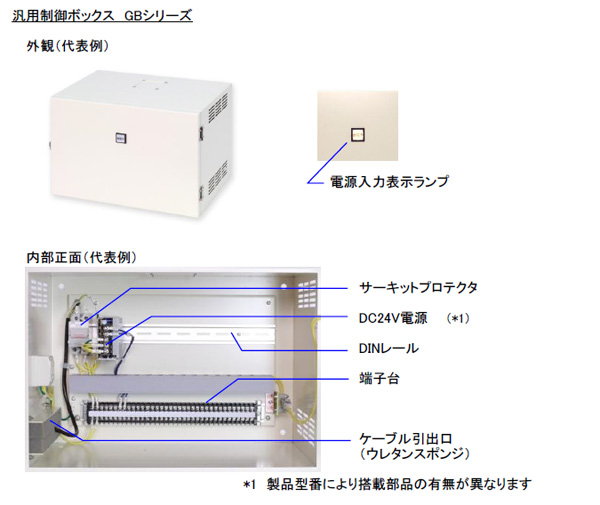

基本構造

制御ボックス

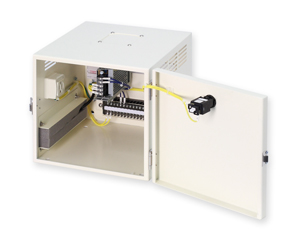

内部正面

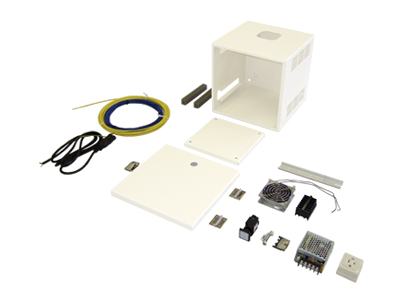

汎用制御ボックス 全パーツ

汎用制御ボックスには、これらのパーツが、標準搭載で取り付けられています。
ご選択の際には、ご使用になる状態に合致したタイプの汎用制御ボックスを選択するだけです。
その他、必要なオプション部品(スイッチング電源、空冷ファン等)が必要な場合は、
それらが搭載されたタイプのボックスを選択ください。
それだけで、筐体・基本構成部品、オプション選択品等があらかじめ組み付けられ、
動作確認も完了した状態で納品させて頂きます。

制御ボックス 装備品一覧、配線用遮断器、電源表示ランプ、DINレール、盤内コンセント、端子台、空冷ファン、DC24V電源
GBシリーズ

本体 筐体パーツ

本体筐体板金には、各パーツ取り付け用の穴、通気口、ファン取り付け窓など、必要なものはすべて加工済です。
自分で筐体を設計する手間が省けます。
また、各筐体は汎用的なクリーム色(2.5Y9/1)で塗装済みです。

制御ボックス 装備品一覧、配線用遮断器、電源表示ランプ、DINレール、盤内コンセント、端子台、空冷ファン、DC24V電源
GBシリーズ
制御ボックス 装備品一覧、配線用遮断器、電源表示ランプ、DINレール、盤内コンセント、端子台、空冷ファン、DC24V電源
GBシリーズ
制御ボックス 装備品一覧、配線用遮断器、電源表示ランプ、DINレール、盤内コンセント、端子台、空冷ファン、DC24V電源
GBシリーズ

標準搭載部品

汎用制御ボックスの標準搭載部品です。予め、これらの部品が搭載されているため、各部品の個別仕様を確認し、
各々メーカー、型式選定する手間が省けます。個別に納期を確認する必要もありません。

制御ボックス 標準搭載部品 電源表示ランプ 制御ボックス 標準搭載部品 端子台 制御ボックス 標準搭載部品 端子台固定金具 制御ボックス 標準搭載部品 端子台ホルダ

電源表示ランプ

端子台

端子台固定金具

端子台ホルダ

制御ボックス 標準搭載部品 コンセント 制御ボックス 標準搭載部品 DINレール 制御ボックス 標準搭載部品 平型蝶番 制御ボックス 標準搭載部品 パチン錠

コンセント

DINレール

平型蝶番

パチン錠

制御ボックス 標準搭載部品 接続ケーブル 制御ボックス 標準搭載部品 ACケーブル

接続ケーブル

ACケーブ


オプション搭載部品

よく使用されるオプションパーツもあらかじめ設定されているため、ご仕様に合わせ選定できます。

制御ボックス 標準搭載部品 スイッチング電源 制御ボックス 標準搭載部品 空冷ファン

スイッチング電源

空冷ファン


搭載部品一覧

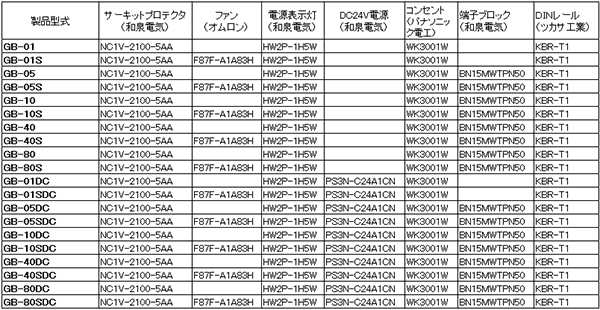

○汎用制御ボックス GBシリーズ構成部品一覧

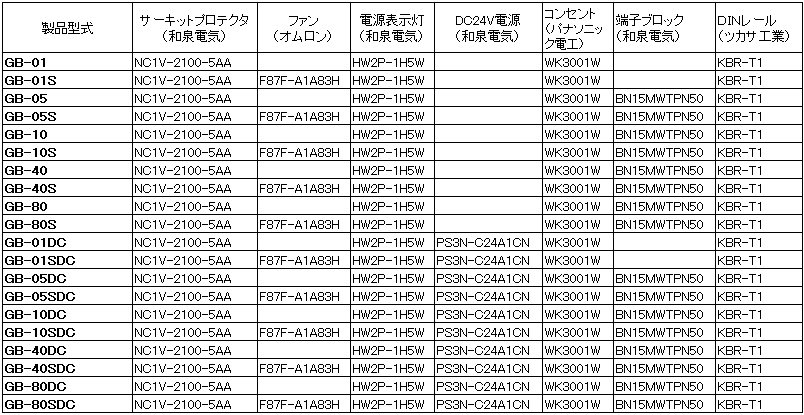

汎用制御ボックス GBシリーズ構成部品一覧

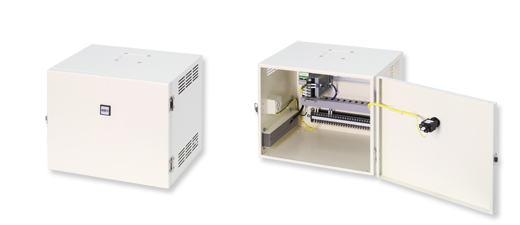

完成品(納品時の状態)

搭載部品をすべて取り付けた状態で、納品させて頂きます。

制御ボックス 汎用制御ボックス
